Немногие сценарии на море вызывают такой же страх, как потеря управления рулевым управлением в плохую погоду. Отказ руля является одной из самых катастрофических и опасных ситуаций, с которыми может столкнуться судно. Модернизация или замена этого критически важного оборудования никогда не является подходящей областью для сокращения бюджета.
Надежный рулевой механизм требует точного проектирования, безупречной центровки и прочных материалов. Когда некачественные компоненты выходят из строя под экстремальными сдвиговыми нагрузками, возникающие в результате повреждения ставят под угрозу как целостность судна, так и безопасность экипажа. Профессиональные моряки понимают огромные силы, действующие под ватерлинией.
В этом подробном руководстве изложены основы анатомии морских систем рулевого управления. Вы узнаете, как оценить целостность материала и избежать критических рисков при установке. Мы также объясняем, как указать точные компоненты, необходимые для вашего следующего проекта ремонта или новой сборки.
Ключевые выводы
- Целостность материала определяет срок службы: выбор между нержавеющей сталью 316L, бронзой и углеродными композитами во многом зависит от размера резервуара и гальванической среды.
- Механическая обработка или литье: оценщикам следует тщательно изучить методы производства; Компоненты, обработанные на станках с ЧПУ, обеспечивают превосходную прочность на сдвиг и предсказуемость по сравнению с литыми альтернативами.
- Систематическая интеграция: аппаратное обеспечение руля нельзя оценивать изолированно. Он должен легко интегрироваться с конструкциями корпуса, обшивкой яхты и внутренними рулевыми механизмами.
- Точное выравнивание не подлежит обсуждению: даже оборудование для яхт премиум-класса преждевременно выйдет из строя, если оно установлено с микроскопическими смещениями, что приводит к ускоренному износу подшипников и усталости конструкции.

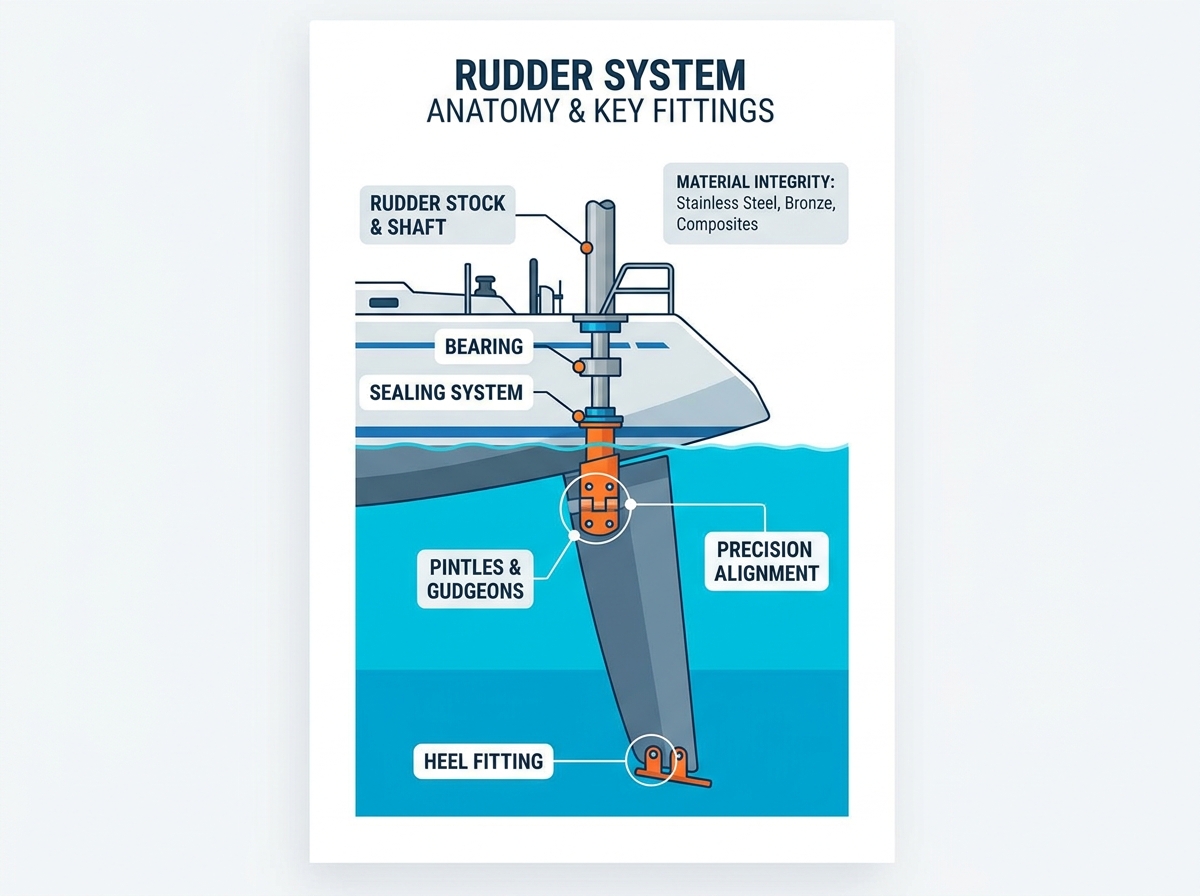

Анатомия арматуры рулевого управления яхты
Понимание фундаментальных частей вашей системы рулевого управления позволяет получить необходимый базовый опыт. Вы должны понимать, как каждый компонент справляется со структурными нагрузками. Высококачественная фурнитура для яхт обеспечивает плавную работу в условиях огромного гидродинамического давления.
Пинтли и пескари
Основной шарнирный механизм опирается на цапфы и пескари. Штифт действует как охватываемый штифт. Жильем самки служит пескарь. Они несут основные горизонтальные сдвиговые нагрузки. Когда волны ударяются о лопасть, эти фитинги распределяют силу на транец. Модели физической нагрузки показывают концентраты напряжений в основании шкворня. Здесь вам нужна надежная инженерия, чтобы предотвратить внезапный отказ от сдвига во время тяжелого маневрирования.
Балки и валы руля направления
Балкер руля действует как центральный позвоночник. Он соединяет подводное лезвие с вашими внутренними рулевыми механизмами. Инженеры должны тщательно оценить допуск по крутящему моменту. Самая уязвимая точка перехода существует именно там, где ложа входит в корпус. В этот момент концентрируются экстремальные вращательные силы. Валы должны противостоять этим скручивающим нагрузкам, сохраняя при этом абсолютную жесткость конструкции. Любой изгиб ложа приводит к немедленному смещению подшипника.
Подшипники и втулки
Подшипники уменьшают трение между поворотным прикладом и неподвижной трубой корпуса. Обычно мы делим их на роликовые подшипники и самосмазывающиеся подшипники скольжения. Усовершенствованные полимеры, такие как делрин или весконит, обладают превосходными самосмазывающимися свойствами. Они требуют минимального обслуживания. Роликоподшипники обеспечивают невероятно плавную обратную связь при рулевом управлении, но требуют строгого графика технического обслуживания. Ваш выбор во многом зависит от допустимых фрикционных нагрузок и желаемой процедуры технического обслуживания.
Пяточные фитинги и крепления для скегов
Варианты структурных опор полностью зависят от конкретной конструкции лезвия. Конфигурации скег-подвешивания основаны на более низком каблуке. Этот фитинг поддерживает нижний вес узла. Он защищает лезвие от подводных ударов. У рулей направления Spade эта нижняя опора полностью отсутствует. Они полностью зависят от значительно усиленного внутреннего приклада. Пяточные фитинги должны быть изготовлены из прочной бронзы или нержавеющей стали, чтобы выдерживать постоянные абразивные нагрузки.
Оценка материала: баланс прочности, веса и коррозионной стойкости
Выбор материала определяет максимальную надежность вашей системы рулевого управления. Вы должны сбалансировать чистую прочность и агрессивную коррозию в соленой воде. Оценка оборудования руля яхты требует строгого внимания к морской металлургии.
Морская нержавеющая сталь (316L и дуплекс)
Морская нержавеющая сталь доминирует в качестве отраслевого стандарта. Строители широко используют сплавы 316L и Duplex из-за их превосходной прочности на разрыв. Однако вы должны проверить эквивалентное число сопротивления точечной коррозии (PREN). Более высокий PREN указывает на лучшую устойчивость к локализованной точечной коррозии. Нержавеющей стали требуется кислород для поддержания защитного слоя оксида хрома. Среда с недостатком кислорода внутри влажных труб часто вызывает быструю щелевую коррозию. Регулярный осмотр по-прежнему имеет решающее значение.
Марганцевая бронза против кремниевой бронзы
Бронзовые сплавы обеспечивают невероятную долговечность традиционных конструкций. Кремниевая бронза обеспечивает отличную коррозионную стойкость. Марганцевая бронза обеспечивает более высокую прочность на разрыв. Вы должны подобрать сплав к гальваническому профилю вашего судна. Использование неподходящих сплавов создает серьезный риск обесцинкования. Этот химический процесс выщелачивает цинк из металла. Он оставляет после себя хрупкую пористую медную оболочку. Правильный выбор сплава предотвращает эту катастрофическую структурную деградацию.
Передовые композиты
Высокопроизводительные гоночные яхты все чаще полагаются на современные композиты. Углеродное волокно и специализированное стекловолокно заменяют традиционные тяжелые металлы. Эти материалы обеспечивают значительный прирост производительности за счет значительного снижения веса. Кроме того, они несут нулевой риск гальванической коррозии. Первоначальное проектирование требует строгого контроля качества во время простои. Хотя первоначальная сложность производства возрастает, полученное соотношение прочности и веса не имеет себе равных в современном судостроении.
Гальваническая развязка
Гальваническая развязка предотвращает быстрое разрушение металла под водой. При взаимодействии разнородных металлов в соленой воде образуется разрушительный электрический ток. Менее благородный металл жертвует собой и быстро корродирует. Вы должны внедрить строгие протоколы изоляции. Используйте диэлектрические барьеры для разделения несовместимых металлов. Подключение соединительных проводов к жертвенным анодам защищает жизненно важные компоненты конструкции. Это фундаментальное соображение безопасности для любого судна.
Таблица 1: Сравнение материалов компонентов рулевого управления
| Тип материала | Основное преимущество | Основной фактор риска | Идеальное применение |
| Нержавеющая сталь 316L | Высокая прочность на растяжение | Щелевая коррозия | Современные серийные крейсера |
| Кремниевая бронза | Отличная коррозионная стойкость | Большой вес | Традиционные и классические конструкции |
| Углеродный композит | Нулевая коррозия, малый вес | Уязвимость к ударам | Высокопроизводительные гонки |
| Дуплекс из нержавеющей стали | Превосходная стойкость к точечной коррозии | Комплексная обработка | Морские суда тяжелого водоизмещения |
Критерии поиска: оценка качества оборудования и оборудования для яхт
Приобретение надежных компонентов требует скептического и научно обоснованного подхода. Вы не можете оценивать фурнитуру для яхт , основываясь только на эстетике. Производители должны доказать свои структурные претензии посредством строгой сертификации.
Методы производства (литые или кованые/обработанные)
Технология производства напрямую определяет внутреннюю целостность компонентов. Дешевые литые детали часто скрывают внутри металла микроскопическую пористость. Эта пористость создает внутренние слабые места. При больших нагрузках эти слабые места вызывают непредсказуемые катастрофические разрушения при сдвиге. Мы решительно выступаем за кованые компоненты или компоненты, обработанные на станках с ЧПУ. Они предлагают предсказуемую структуру зерен и превосходную прочность на сдвиг. Если вам необходимо использовать литые детали, потребуйте рентгеновскую сертификацию для проверки внутренней плотности.
Расчеты нагрузки и допуски
Угадывание требований к нагрузке приводит к катастрофическим последствиям на море. Вы должны сопоставить характеристики компонентов с точными динамическими нагрузками вашего судна. В расчетах учитывается общая площадь поверхности лезвия. Они также учитывают максимальную скорость корпуса и общее водоизмещение судна. Абсолютная прочность оборудования должна значительно превышать эти совокупные силы. Консультации с морским архитектором гарантируют, что ваша безопасность останется высокой в экстремальных условиях.
Соответствие и сертификация
Авторитетные производители подвергают свою продукцию независимым испытаниям. Ищите сертификаты признанных органов, таких как ABS, Lloyd's Register или ISO. Эти знаки гарантируют, что продукт соответствует строгим морским техническим стандартам. Поставщики высококачественной яхтенной фурнитуры и оборудования работают прозрачно. По запросу они с готовностью предоставят сертификаты заводов по производству материалов. Никогда не устанавливайте недокументированное конструктивное оборудование ниже ватерлинии.
Индивидуальный или готовый вариант
Переоборудование старого судна часто представляет собой проблему с поиском поставщиков. Стандартизированные производственные линии предлагают экономически эффективные решения для современных лодок. Однако старые конструкции часто требуют уникальных размеров. В этих случаях становится необходимым изготовление деталей, изготовленных на станках с ЧПУ, на заказ. Изготовление по индивидуальному заказу гарантирует точную посадку. Это устраняет необходимость опасной модификации конструкции корпуса для установки стандартизированных компонентов. Всегда отдавайте приоритет структурной целостности над доступностью компонентов.
Реалии реализации: риски при установке и структурная целостность
Самое лучшее оборудование быстро выходит из строя, если оно установлено неправильно. Монтаж требует тщательного внимания к деталям. Опытные судостроители знают, что исполнение имеет такое же значение, как и выбор компонентов.
Системы проникновения воды и герметизации
Для безопасного соединения стойки с корпусом требуется надежная система уплотнений. Попадание воды сюда угрожает всему судну. Вы должны установить критическую взаимосвязь между трубками, сальниками и фитингами обшивки яхты . Высококачественные уплотнения сохраняют водонепроницаемость, позволяя валу свободно вращаться. Бескапельные уплотнения обеспечивают отличную защиту. Традиционные льняные сальники предлагают надежные и регулируемые резервные варианты для морских круизных судов.
Опорные пластины и распределение нагрузки
Транцы и внутренние переборки сами по себе не могут выдерживать локальные поперечные силы. Вы должны распределить эти массивные грузы по большей площади поверхности. Для этой цели мы используем прочные опорные пластины. Толстые пластины из стекловолокна G10 или тяжелые пластины из нержавеющей стали прекрасно выполняют эту роль. Они предотвращают разрушение стекловолоконного сердечника оборудованием. Правильное распределение нагрузки гарантирует, что матрица корпуса останется неповрежденной во время резких маневров рулевого управления.
Ловушка выравнивания
Несоосность — бесшумный разрушитель систем рулевого управления. Даже доля миллиметра отклонения приводит к серьезному заеданию. Это создает неоправданно сильную обратную связь с рулевым управлением. Хуже того, это вызывает быстрое и неравномерное разрушение подшипников. Точное выравнивание требует профессиональных инструментов и огромного терпения. Установщики должны временно установить все компоненты всухую. Прежде чем приступать к окончательной затяжке и нанесению герметика, они должны проверить идеальную вертикальность геометрии.
Подстилочные смеси
Выбор правильного состава подстилки предотвращает опасные подводные протечки. Развенчание мифов о морских герметиках жизненно важно для безопасности. Никогда не используйте стандартные силиконы для подводного оборудования, работающего под большой нагрузкой. Полиуретановые клеи обеспечивают невероятную прочность соединения. Полисульфидные герметики обеспечивают превосходную водонепроницаемость для деталей, которые, возможно, придется снять позже. Вы должны сопоставить химические свойства соединения с конкретными физическими требованиями фитинга.
Интеграция оборудования руля направления с общей палубой и системами рулевого управления
Рулевой механизм работает как взаимосвязанная экосистема. Вы не можете оценить подводные части, не рассматривая верхние элементы управления. Системная интеграция обеспечивает надежную масштабируемость.
Подключение к рулю
Переход от подводных компонентов к рулевому управлению требует надежного проектирования. Основной приклад должен легко взаимодействовать с внутренними рулевыми механизмами.
- Прикрепите сектор: закрепите сверхмощный радиальный привод или сектор непосредственно к верхней стойке.
- Проложите тросы: точно проложите тросы рулевого управления из нержавеющей стали от квадранта до нактоуза.
- Установите рычаг румпеля: установите дополнительный рычаг румпеля в независимую шпоночную канавку для интеграции автопилота.
- Натяните систему: отрегулируйте талрепы, чтобы устранить провисание троса, не защемляя подшипники.
Эти соединения требуют постоянного контроля. Неудача здесь приводит к полному отсоединению шлема от лезвия.
Интеграция на уровне колоды
Оценка линий рулевого управления обеспечивает аварийную готовность. Вы должны планировать основные сбои системы до того, как они произойдут.
- Определите стратегические пути нагрузки для аварийных рулевых тросов.
- Разместите прочный крюк для яхты , чтобы плавно направлять аварийные линии.
- Установите усиленные шкивы, чтобы минимизировать трение при ручном рулевом управлении.
- Убедитесь, что люк аварийного доступа к румпелю находится на палубе беспрепятственно.
Сведение к минимуму раздражения на аварийных линиях гарантирует, что вы сможете управлять лодкой вручную во время критической ситуации.
Координационное оборудование деки
Комплексный ремонт требует визуальной и функциональной синергии. Обеспечьте эстетическую согласованность при всех установках на верхней стороне. Качественное палубное оборудование для яхт должно соответствовать металлургическому классу подводных компонентов. Смешивание различных марок нержавеющей стали в резервуаре усложняет обслуживание. Стандартизация палубного оборудования упрощает учет запасных частей. Это также повышает общий профессиональный вид яхты.
Заключение
Обеспечение надежной системы рулевого управления требует строгого соблюдения инженерных принципов. Вы должны отдавать приоритет сертифицированным материалам и проверенным методам производства. Всегда избегайте дешевых, непроверенных литых компонентов. Убедитесь, что выбранное вами оборудование идеально соответствует расчетам конкретных динамических нагрузок вашего судна. Предварительная осмотрительность предотвращает катастрофические неудачи на море.
Помните, что исполнение определяет успех. Безупречная точность установки так же важна, как и приобретение компонентов высочайшего качества. Микроскопические смещения разрушат самые лучшие подшипники. Потратьте время, чтобы идеально выровнять каждую ось.
Прежде чем покупать комплектующие, проконсультируйтесь со специалистом. Мы настоятельно рекомендуем вам нанять военно-морского архитектора или квалифицированного морского геодезиста. Они могут рассчитать точные поперечные нагрузки и указать правильные размеры оборудования для вашего предстоящего проекта.
Часто задаваемые вопросы
Вопрос: Как часто следует проверять арматуру руля яхты?
О: Мы рекомендуем проводить комплексный визуальный осмотр во время ежегодной перевозки. Проверьте наличие бокового люфта, износа подшипников и признаков просачивания вокруг уплотнений. Каждые пять лет выполняйте дефектоскопию или рентгеновскую проверку всех компонентов из нержавеющей стали. Это позволяет заранее обнаружить скрытые внутренние трещины.
Вопрос: Могу ли я смешивать компоненты руля направления из бронзы и нержавеющей стали?
Ответ: Смешивание этих металлов под водой создает серьезный риск гальванической коррозии. Менее благородный металл быстро разлагается. Если вам необходимо смешивать материалы, вам необходимо использовать строгие диэлектрические изоляционные барьеры. Вы также должны внедрить агрессивную систему соединения протекторных анодов для защиты компонентов.
Вопрос: Какова наиболее распространенная причина выхода из строя руля направления?
Ответ: Щелевая коррозия нержавеющей стали остается основной причиной разрушения материала. Это происходит во влажной, лишенной кислорода среде внутри руля направления. Кроме того, ударные повреждения и усталость металла, вызванные неправильной центровкой установки, часто разрушают подшипники и срезные штифты.
Вопрос: Стоит ли мне попытаться заменить штуцер руля направления своими руками?
Ответ: Замена простых шкворней на небольших лодках вполне осуществима для домашних мастеров. Однако замена тяжелого оборудования на больших крейсерских яхтах крайне рискованна. Для этого требуются точные профессиональные инструменты для выравнивания, структурная арматура из стекловолокна и тяжелое подъемное оборудование. Несоосность приведет к быстрому разрушению системы.
