Морской док постоянно представляет собой сложную задачу для любого капитана. Внезапный боковой ветер или сильное приливное течение могут мгновенно сломать ослабленные швартовые тросы. Неправильное управление тросом приводит к быстрому перетиранию троса, дорогостоящему повреждению гелькоута и даже к катастрофическим сбоям в швартовке при сильных ударных нагрузках. Если полагаться на стандартные, непроверенные детали лодки вместо специально изготовленного, рассчитанного на нагрузку оборудования, это может привести к серьезной катастрофе в доке. Вам нужен лучший подход к обеспечению безопасности вашего судна в непредсказуемых условиях. Оценка высококачественного оснащения яхты для ремонта или модернизации является абсолютной необходимостью. В этой статье представлена всеобъемлющая схема на этапе принятия решения. Вы узнаете, как правильно выбрать, подобрать размер и правильно установить правильные направляющие. Мы поможем вам подобрать эти важные компоненты к водоизмещению вашего судна и уникальным конфигурациям стыковки.
Ключевые выводы
- Основная функция клюза яхты — контролировать угол швартовной линии, предотвращая натирание и надежно распределяя структурные нагрузки на палубу.
- Выбор материала определяет долговечность; Фитинги для яхт из морской нержавеющей стали 316 являются основой для работы в соленой воде и предотвращают точечную и гальваническую коррозию.
- Выбор между прямыми, скиновыми и роликовыми направляющими зависит от частоты регулировки лески, веса судна и существующей планировки палубы.
- Безопасная установка требует правильных опорных пластин и оценки структурного настила, а не только крепления на уровне поверхности.
Понимание роли Fairleads в палубных системах
Обход систем управления выделенными линиями создает серьезные операционные риски. Привязка швартовного троса непосредственно к планке часто приводит к тому, что веревка трётся о носок. По мере изменения приливов эти линии агрессивно трутся о края стекловолокна, стойки или близлежащие аксессуары для перил лодки . Это постоянное трение серьезно разрушает нейлоновые веревки. Он также разрушает дорогие гелькоутные поверхности. В тяжелых погодных условиях поврежденные стропы рвутся.
Специальная направляющая полностью решает эту проблему. Он действует как важный промежуточный направитель нагрузки. Оборудование идеально расположено между швартовной планкой и внешними сваями дока. Он контролирует траекторию движения каната. Леска выходит из судна под оптимальным углом. Это перенаправляет физическую нагрузку с уязвимых косметических поверхностей и передает ее на усиленную конструкцию палубы.
Вы должны оценить свою установку стыковки по строгим критериям успеха. Правильно спроектированная система полностью исключает трение в линии. Он должен комфортно выдерживать максимальные ожидаемые ударные нагрузки. Проходящий след или штормовой нагон сильно тянут судно. Фурнитура должна держаться прочно. Кроме того, установка должна визуально и функционально интегрироваться с существующим палубным оборудованием вашей яхты . Последовательность в дизайне улучшает как эстетику, так и безопасность палубы.
Выбор материала: оценка долговечности и технического обслуживания
Материаловедение определяет срок службы оборудования вашей палубы. Морская среда безжалостно воздействует на металлические компоненты. Вы должны тщательно выбирать материалы, чтобы избежать быстрой деградации.
Стандарт нержавеющей стали
Морская среда требует особых металлургических свойств. Мы должны четко противопоставить сталь марки 316 и сталь марки 304. Сплав 316 содержит превосходное содержание молибдена. Эта специфическая добавка значительно повышает устойчивость к точечной и хлоридной коррозии. Сплав 304 лишен такой защиты. Он подходит только для применения в пресной воде или в строго сухих помещениях. Для наружной палубы яхтенная арматура из нержавеющей стали марки 316 остается непреложным отраслевым стандартом. Они обеспечивают максимальную прочность и противостоят ржавчине.
Альтернативы анодированному алюминию
Парусные яхты, ориентированные на производительность, часто отдают приоритет снижению веса. Каждая унция имеет значение выше ватерлинии. Анодированный алюминий предлагает здесь привлекательную альтернативу. Он обеспечивает исключительную прочность на разрыв и при этом значительно снижает вес настила. Однако вы должны принять практический компромисс. Алюминий царапается гораздо легче, чем закаленная сталь. Песок, попавший в швартовые тросы, со временем изнашивает анодированное покрытие. Регулярный осмотр обязателен.
Бронза и хромированная латунь
Классические яхты часто требуют особых эстетических штрихов. Полированная бронза и хромированная латунь прекрасно подходят для этих нишевых применений. Они сохраняют историческую точность во время реставрационных проектов. Бронза покрывается естественной патиной. Хром предлагает блестящую зеркальную поверхность. Однако эти материалы требуют интенсивного постоянного ухода. Вы стоите перед выбором между четкими эстетическими требованиями и более высокими требованиями к постоянной полировке. Им обычно не хватает прочности на разрыв, как у современной нержавеющей стали.
Снижение риска и гальваническая коррозия
Смешивание разнородных металлов на мокрой палубе создает опасный эффект батареи. Этот процесс вызывает быструю гальваническую коррозию. Менее благородный металл пожертвует собой и распадется. Вы должны активно снижать эти риски. Всегда устанавливайте соответствующие изоляционные прокладки. Используйте диэлектрические соединения при креплении нержавеющих болтов через алюминиевую фурнитуру. Правильная изоляция обеспечивает долгосрочную структурную целостность.

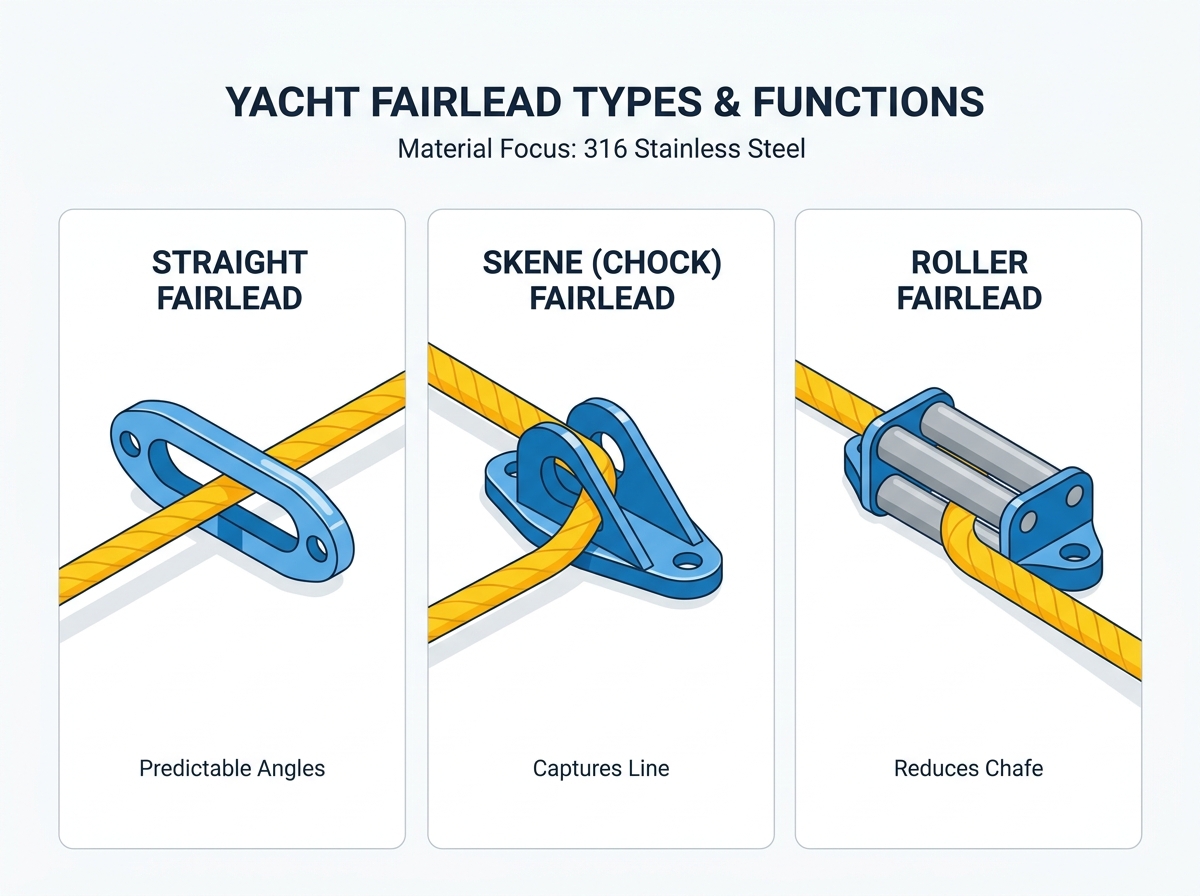

Категории решений: Типы Fairleads и варианты использования
Различные сценарии стыковки требуют разной геометрии оборудования. Невозможно применить универсальное решение для каждого судна. Мы должны классифицировать эти варианты по их конкретному функциональному дизайну.
Прямые/стандартные конфигурации
Стандартные клюзы имеют простое симметричное отверстие. Мы рекомендуем их для простых и прямолинейных операций натяжения. Они отлично работают, когда углы стыковки остаются весьма предсказуемыми. Если вы привязываетесь к фиксированному слипу с минимальными колебаниями прилива, прямая конструкция работает безупречно. Они предлагают чистую эстетику и отсутствие движущихся частей.
Скин (Чурка) Дизайн
Приливные сдвиги полностью меняют динамику швартовки. Когда вода падает, причал резко тянется вниз. Стандартная открытая колодка может привести к выпадению лески. Крылья Skene решают эту проблему за счет асимметричной конструкции «левый/правый». Перекрывающиеся металлические рожки надежно захватывают веревку. Мы рассматриваем это как стандартное решение для клюза яхты для приливных вод. Захваченная конструкция обеспечивает безопасное удержание обводов независимо от вертикального движения корпуса.
Варианты роликовых подшипников
Суда тяжелого водоизмещения создают огромное трение о статические колодки. Роликовые направляющие оснащены вращающимися горизонтальными или вертикальными цилиндрами. Мы оцениваем их для массивных яхт или сценариев, требующих частой регулировки строп. Транзиты каналов и якорные стоянки с высокой нагрузкой требуют этого оборудования. Вращающиеся ролики снижают натирание лески практически до нуля. Они позволяют толстым линиям легко скользить под огромным натяжением. Однако они вносят механическую сложность. Необходимо регулярно смазывать подшипники, чтобы предотвратить заклинивание.
Альтернативные решения маршрутизации
На некоторых судах отсутствуют традиционные поручни с плоским носком. Установленные на фальшборте колодки проходят прямо через приподнятые борта корпуса. Благодаря этому палуба полностью защищена от опасностей, связанных с спотыканием. В качестве альтернативы вам может потребоваться проложить пружинные стропы через приподнятые перила. Вы можете использовать специальные крепления для яхт , чтобы безопасно перенаправить эти линии. Блоки, установленные на рельсах, удерживают линии на возвышении и предотвращают их перетаскивание по хрупким изделиям из дерева.
Сравнение типов Fairlead
| Тип оборудования | Основной вариант использования | Уровень трения | Необходимость технического обслуживания |
| Прямой/Стандартный | Предсказуемая стыковка с фиксированным слипом | Умеренный | Очень низкий |
| Скин (Чок) | Приливные зоны, сдвиги вертикальных линий | Умеренный | Очень низкий |
| Роликовый дизайн | Тяжелое водоизмещение, переходы по каналам | Очень низкий | Высокий (Смазка) |
| Установленный на фальшборте | Четкие требования к колоде | Умеренный | Низкий |
Размеры, грузоподъемность и технические характеристики
Выбор оборудования неправильного размера приведет к немедленному сбою. Геометрия колодки должна соответствовать вашему выбору оснастки. Правильный размер требует основных математических допусков.
Согласование оборудования с диаметром линии
Вам нужна точная основа для физического определения размеров. Нейлоновые швартовые тросы значительно набухают при насыщении соленой водой. Внутренний радиус направляющего выступа должен легко вмещать этот увеличенный диаметр. Он должен делать это, не пережимая и не перевязывая веревку. Лучшие практики отрасли диктуют здесь строгое правило. Обычно требуется зазор минимум на 15–20 % выше указанного диаметра каната. Плотное прилегание создает опасное тепловое трение при больших нагрузках.
Оценка безопасных рабочих нагрузок (SWL)
Морские инженеры разделяют номинальную нагрузку на две отдельные категории. Мы должны объяснить критическую разницу между безопасной рабочей нагрузкой (SWL) и прочностью на разрыв. Прочность на разрыв отмечает точную точку катастрофического разрушения конструкции. SWL представляет собой максимальное напряжение для безопасной повседневной работы. Обычно это составляет от 20% до 25% от предела разрушения. Тщательно руководствуйтесь логикой закупок. Сопоставьте SWL оборудования с максимальным водоизмещением судна. Убедитесь, что оно соответствует разрывному усилию выбранных вами стыковочных линий.
Структурные соображения настила
Мощь оборудования ничего не значит в вакууме. Даже самые прочные детали и оборудование яхты могут быстро вырваться из строя, если повреждена сердцевина палубы. Проникновение воды приводит к гниению бальзы или сердцевины фанеры. Гнилой стержень сминается под силой зажима болтов. Вы должны напрямую заняться этой структурной необходимостью. Проверьте толщину деки. Перед началом закупок проверьте целостность сердцевины, постукивая фенольным молотком. Твердые секции из стекловолокна обеспечивают идеальную основу для монтажа.
Руководство по внедрению: особенности обновления и установки
Выполнение безупречной установки требует практических знаний в области конструкции. Нанесение морского герметика на болт ни к чему не приведет. Вы должны постоянно интегрировать оборудование в матрицу деки.
Решение проблем модернизации
Обновление старого оборудования редко проходит гладко. Вы сталкиваетесь с суровой реальностью непревзойденных шаблонов убежищ. Следы современного оборудования редко идеально сочетаются со старинными отливками. Нельзя просто просверлить новые отверстия рядом со старыми. Это создает перфорированную, ослабленную секцию палубы. Вам придется пересверлить оригинальные отверстия. Залейте их полностью загустевшей эпоксидной смолой. Дайте эпоксидной смоле полностью затвердеть. Затем вы можете нанести на карту и просверлить новые отверстия в прочных армированных эпоксидных заглушках.
Критическая роль опорных пластин
Крепление на уровне поверхности гарантирует возможный выход из строя. Ударные нагрузки действуют как массивные рычаги на палубные болты. Мы требуем обязательного использования прочных опорных пластин. Эти пластины находятся под палубой внутри каюты или рундука. Они распределяют экстремальные боковые и вертикальные нагрузки по более широкой площади поверхности. Используйте конструкционное стекловолокно G10, толстые пластины из нержавеющей стали или тяжелые алюминиевые пластины. Правильная подкладка предотвращает катастрофическое расслоение палубы во время сильных штормов.
Логика включения в короткий список для покупателей
Прежде чем оформить заказ, следуйте строгому рабочему контрольному списку. Это исключает дорогостоящие обратные поставки и задержки проекта.
- Убедитесь, что основные швартовочные линии разбухли во влажном состоянии.
- Измерьте точные ограничения по занимаемой площади, доступные рядом с шипами.
- Выбирайте морскую нержавеющую сталь 316 для обеспечения максимальной коррозионной стойкости.
- Проверьте физический доступ к зоне под палубой для установки опорных пластин.
- Рассчитайте необходимую длину болта с учетом толщины настила и опорной пластины.
Заключение
Надежная швартовка требует комплексного инженерного подхода. Вы должны рассматривать свои утки, направляющие и подпалубные опорные пластины как единую, сплоченную структурную систему. Выход из строя одного компонента мгновенно ставит под угрозу весь массив. Переход на специальное оборудование значительно повышает уровень безопасности на причале. Он одновременно защитит ваши дорогие лески и гелькоут от ненужного истирания.
Прежде чем размещать какие-либо заказы, выполните окончательную физическую проверку. Точно измерьте доступную площадь палубы. Дважды проверьте существующие диаметры швартовных линий. Физические измерения предотвращают неприятные задержки при установке. Следующие шаги просты. Мы настоятельно рекомендуем проконсультироваться с сертифицированным морским такелажником при сложных планировках. Используйте официальные листы технических спецификаций, чтобы составить полную спецификацию оборудования. Методичный подход гарантирует постоянную и безопасную установку.
Часто задаваемые вопросы
Вопрос: В чем разница между шипом и клюзом?
Ответ: Утки служат основной точкой крепления для надежного крепления швартовного троса к палубе. Fairleads не фиксируют линию. Они направляют веревку, изменяют ее траекторию и контролируют трение, когда леска покидает лодку. Они работают вместе как целостная система управления нагрузкой.
Вопрос: Нужны ли мне роликовые направляющие на стандартной крейсерской яхте?
О: Статических колодок (клюзов Skene) обычно вполне достаточно для стандартной стыковки легких и средних крейсеров. Ролики лучше всего использовать для судов большого водоизмещения или для сложного управления якорем. В этих конкретных сценариях физическое трение становится исключительно высоким и требует механического уменьшения.
Вопрос: Могу ли я использовать алюминиевые утки с яхтенной арматурой из нержавеющей стали?
О: Да, но вы сталкиваетесь с серьезным риском гальванической коррозии в соленой воде. Если смешивание разнородных металлов неизбежно, их необходимо изолировать. Используйте диэлектрические соединения (например, Tef-Gel) на резьбе болтов. Между металлическими поверхностями установите специализированные пластиковые или резиновые изолирующие прокладки.
Вопрос: На каком расстоянии следует располагать клюз от швартовной утки?
Ответ: Общее эмпирическое правило предписывает располагать направляющую на расстоянии от 12 до 24 дюймов от утки. Это конкретное расстояние зависит от планировки вашей колоды. Это обеспечивает правильный угол обхвата лески вокруг основания шипа, не создавая при этом слишком тугой и опасной точки защемления.
