Руководство по креплению перил и ограждений для яхт

Выход на движущуюся палубу в бурном море подвергает испытанию не только ваш баланс. Он проверяет абсолютную надежность вашего морского оборудования. Поручни и спасательные линии для яхт служат важной инфраструктурой безопасности. Они выходят далеко за рамки простых эстетических дополнений. Обновление этих компонентов редко является дополнительной задачей обслуживания. Владельцы судов обычно сталкиваются с необходимостью замены из-за видимой коррозии, опасных структурных люфтов, несоблюдения обновленных правил безопасности или проведения серьезной модернизации такелажа. Игнорирование этих ранних предупреждающих знаков может привести к катастрофическим сбоям на море.

Это руководство представляет собой техническую основу, учитывающую соответствие требованиям, специально предназначенную для серьезных яхтсменов. Вы узнаете, как эффективно оценивать, выбирать и устанавливать оборудование морского класса. Мы разбираем соответствие нормативным требованиям, структурные требования, передовые стандарты материалов и практические реалии установки. Понимая эти основные принципы, вы гарантируете, что ваше судно останется безопасным, мореходным и готовым к морским испытаниям. Выбор правильного оснащения яхты в конечном итоге определяет вашу способность надежно удерживать членов экипажа на борту.

Ключевые выводы

• Оборудование должно соответствовать или превосходить определенные стандарты морской безопасности (например, раздел 46 eCFR для пассажирских судов или правила морских гонок) по высоте и статической нагрузке.
• Нержавеющая сталь типа 316 остается основой отрасли по устойчивости к коррозии, хотя правильный выбор сплавов имеет решающее значение для предотвращения щелевой коррозии.
• Замена одного фитинга часто выявляет системные недостатки; Во время модернизации обязательны тщательные проверки сердцевины настила и опорной плиты.
• Точное измерение существующих трубок (обычно 7/8 дюйма или 1 дюйм) и углов основания необходимо для обеспечения надежной структурной интеграции без усталости металла.

Нормативные стандарты и стандарты безопасности для рельсовых фитингов для яхт

Визуальные осмотры редко рассказывают всю историю. Вы не можете полагаться только на быстрый взгляд для проверки целостности оборудования. Микроскопическая щелевая коррозия часто снижает грузоподъемность задолго до того, как вы увидите какое-либо повреждение поверхности. Нержавеющей стали требуется кислород для поддержания защитного слоя оксида хрома. Когда влага попадает под шайбы или внутри опорных трубок, возникает кислородное голодание. Эта скрытая химическая реакция разъедает ядро ​​структуры. К моменту появления полос ржавчины металл уже потерял значительную прочность.

Вы должны привести перила вашей яхты в соответствие с установленными нормами соответствия. Такие органы, как eCFR (Раздел 46 для пассажирских судов) и Специальные правила World Sailing Offshore, устанавливают строгие базовые правила. Для морских гонок минимальная высота страховочных тросов обычно составляет 600 мм (около 24 дюймов). Правила также определяют максимальные пределы прогиба при статических нагрузках. Расстояние между проводами и интервалы между стойками должны соответствовать строгим правилам, чтобы члены экипажа не могли проскользнуть через зазоры во время серьезных опрокидываний. Следование этим основам гарантирует безопасность, а не просто ставит галочку в бюрократическом поле.

Идентификация индикаторов отказов требует объективных критериев. Вы должны немедленно заменить оборудование, если заметите определенные предупреждающие знаки. Следите за этими важными сигналами тревоги во время предсезонных проверок:

1. Ржавые полосы ржавчины: Коричневые пятна, идущие от оснований, указывают на разрушение внутреннего крепления.
2. Волосяные переломы: внимательно осмотрите точки сварки, где опорная пластина соединяется с вертикальной трубкой.
3. Горизонтальный люфт: Любое боковое движение основания настила предполагает сжатие опорной пластины или сдвиг болта.
4. Деформированная трубка. Изгибы или складки перил снижают их продольную прочность.

Основные категории аксессуаров для перил для лодок

Морские перила основаны на очень специфических стандартах размеров. Прежде чем покупать запасные части, необходимо различать трубки диаметром 7/8 дюйма и 1 дюйм. Прибрежные круизеры часто используют трубки диаметром 7/8 дюйма. Он хорошо справляется с умеренными нагрузками и снижает вес верхней части. Однако для морских применений требуются трубы диаметром 1 дюйм. Больший диаметр значительно увеличивает устойчивость к изгибающим силам. Толщина стенок также имеет огромное значение. Для внутренних озер может быть достаточно стандартной стенки толщиной 0,049 дюйма. Серьезным морским судам требуется толщина стенок 0,065 дюйма, чтобы выдерживать сильные удары экипажа.

Выбор подходящих аксессуаров для перил для лодки предполагает выбор между модульной и сварной конфигурацией. Модульные фитинги предлагают невероятную гибкость. Вы используете тройники, колена и верхние соединения бимини, закрепленные установочными винтами. Если при жесткой стыковке какая-то секция погнется, вы просто отвинтите ее и замените. Сваренные по индивидуальному заказу направляющие обеспечивают абсолютную жесткость. Они устраняют установочные винты и движущиеся части. Эта бесшовная конструкция обеспечивает превосходную прочность. Однако ремонт сварных систем требует резки, повторной сварки и полировки квалифицированным мастером.

Сравнение систем: модульные и сварные рельсы

Петли и ворота требуют особого внимания. Эти точки доступа создают слабые звенья в непрерывной железнодорожной системе. Вы должны определить строгие механизмы безопасности для выходов на посадку. Ищите конструкции с двойным замком. Основная защелка обеспечивает ежедневное закрытие, а дополнительный стопор предотвращает случайное открытие. Члены экипажа регулярно опираются всем своим телом на эти ворота. Выход из строя одной защелки при сильном волнении может привести к аварии с человеком за бортом. Всегда отдавайте предпочтение прочным литым металлическим петлям для ворот, а не легким штампованным альтернативам.

Оценка стоек и оснований спасательного каната для парусника

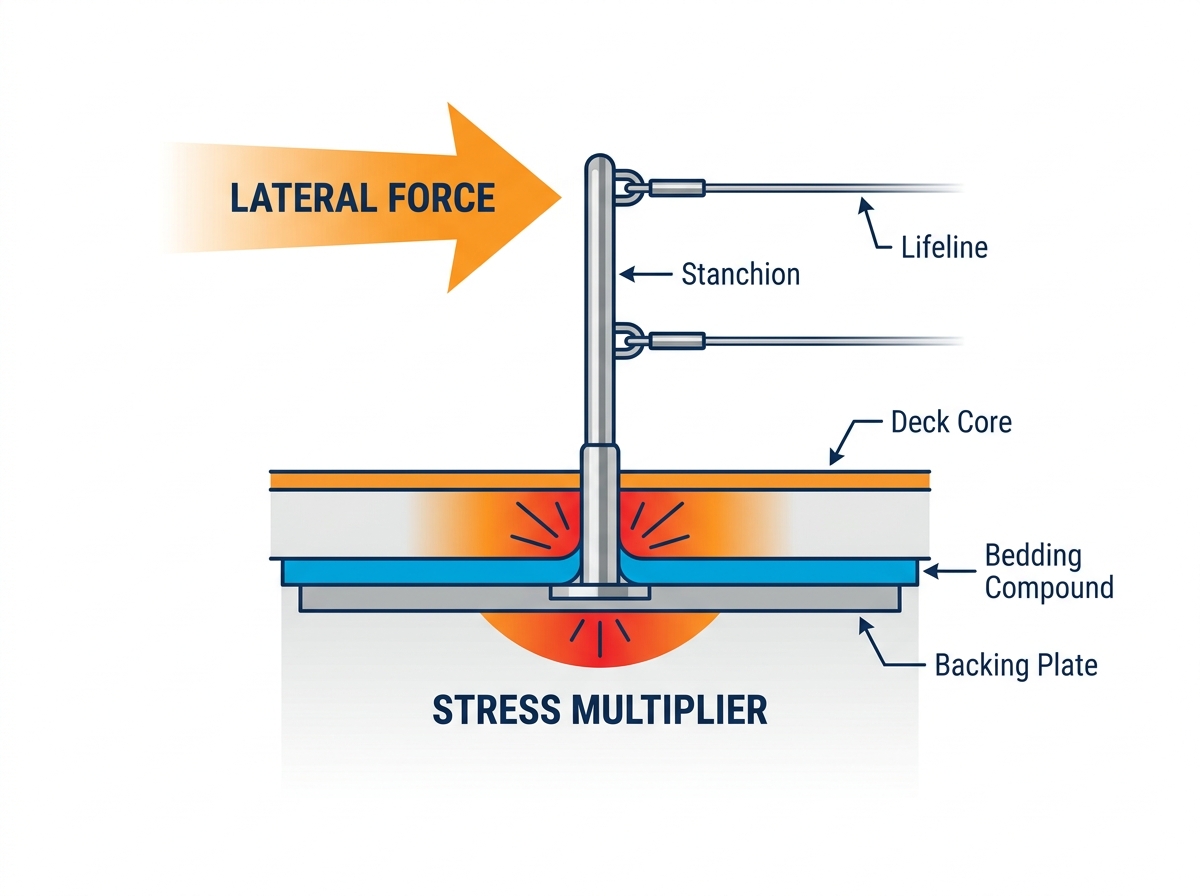

Вы должны понимать огромные структурные требования, предъявляемые к опорам жизнеобеспечения. Представьте всю установку в виде жесткого рычага. Когда падающий член экипажа ударяется о верхний трос, он применяет боковую силу. Эта сила распространяется вниз по вертикальной трубе и резко увеличивается у основания палубы. 24-дюймовая стойка действует как монтировка на вашей палубе. Установка прочных стоек страховочного троса для парусной лодки предотвращает разрыв стекловолоконного ламината этой силой. Основание должно поглощать и распределять эту концентрированную ударную нагрузку по большой площади поверхности.

Конфигурации основания стоек различаются в зависимости от конструкции настила. Вы встретите плоские основания, угловые основания и варианты крепления на опорной рейке. Плоские основания располагаются заподлицо с ровным настилом. Угловые основания подходят для наклонных боковых палуб. Крепления подножек крепятся непосредственно к алюминиевым профилям в месте соединения корпуса с палубой. При установке необходимо точно подобрать изгиб палубы стойки яхты . Если вы прикрепите плоское основание к изогнутому настилу, вы нагрузите монтажные болты сильным сдвиговым напряжением. Это несоосность вызывает преждевременную усталость и неизбежные протечки палубы.

Интеграция Lifeline диктует совместимость оборудования. Традиционные системы используют проволоку из нержавеющей стали 1x19 без покрытия. Эта проволока обладает огромной устойчивостью к истиранию и минимальным растяжением. Однако современные тенденции в такелаже отдают предпочтение синтетическим альтернативам. Полиэтилен сверхвысокой молекулярной массы (например, Dyneema) обеспечивает одинаковую прочность при незначительной массе. Если вы перейдете на синтетику, вам придется модифицировать стойки. Dyneema требует идеально гладких направляющих. Любой заусенец внутри отверстия стойки может порезать синтетические волокна под нагрузкой. Для защиты этих современных линий необходимо установить специальные защитные приспособления от истирания или наконечники с низким коэффициентом трения.

Выбор материала для крепления перил яхты

Нержавеющая сталь типа 316 остается абсолютным отраслевым стандартом. Никогда не следует использовать нержавеющую сталь 304 для оборудования уровня палубы. Несмотря на то, что 304 достаточно устойчив к пресной воде, он совершенно не справляется с морской средой. Выбор фурнитуры для перил на яхте требует понимания металлургии. Секрет кроется в молибдене. Производители добавляют этот элемент для создания нержавеющей стали 316L. Молибден специально предотвращает хлоридную коррозию. Брызги соленой воды постоянно покрывают ваши рельсы коррозийными хлоридами. Без молибдена мгновенно образуются микроскопические ямки, превращающие блестящую фурнитуру в ржавую, ослабленную опасность.

Устаревшие материалы все еще существуют, но имеют серьезные недостатки. Бронзовые фитинги обладают превосходной коррозионной стойкостью и классической морской эстетикой. Однако они окисляются, образуя зеленую патину, если вы не будете их неустанно полировать. Хромированная латунь представляет собой еще более рискованный выбор. Хромированная отделка эффектно смотрится в выставочном зале. Тем не менее, как только соль проникает в крошечную царапину, лежащая под ней латунь обесцинкивается. Фитинг становится хрупким и внезапно ломается. Вам следует полностью избегать хромированной латуни для любых основных структурных ограждений.

Тенденции в области синтетического такелажа продолжают менять выбор материалов для спасательных канатов. Полиэтилен сверхвысокой молекулярной массы (СВМПЭ) доминирует в секторе высокопроизводительных материалов. Это дает невероятные преимущества. Синтетика удаляет тяжелую металлическую проволоку с периметра вашей лодки, заметно уменьшая импульс качки. Они также мягче касаются кожи. Однако вы должны сопоставить эту экономию веса с практическими реалиями. УФ-деградация со временем разрушает синтетику. Воздействие солнца систематически ослабляет волокна. Вы должны соблюдать строгие графики проверок. Эксперты рекомендуют заменять синтетические страховочные канаты каждые три-пять лет, независимо от визуального состояния.

Реалии установки оборудования и оборудования для яхт

Правильная подстилка и герметизация определяют срок службы вашей террасы. Каждое отверстие для болта представляет собой потенциальную точку входа для воды. Если вода проникает в обшивку из стекловолокна, она пропитывает сердцевину бальзы или фанеры. Это вызывает разрушительную гниль сердцевины. Вы должны выполнить точный протокол герметизации проходов на палубе. Нанесите высококачественную бутиловую ленту или морские полиуретановые герметики премиум-класса вокруг каждого стержня болта. Слегка зенкуйте отверстия из стекловолокна, чтобы образовалось миниатюрное уплотнительное кольцо из герметика. Плотно затяните гайки, но не выдавливайте весь герметик. Дайте ему полностью затвердеть перед окончательной затяжкой.

Опорные пластины являются непреложным требованием. Шайбы сами по себе не могут выдержать огромную силу рычага стойки. Под настилом необходимо установить опорные пластины увеличенного размера. Эти пластины распределяют локализованную нагрузку по более широкой площади поверхности. Мы настоятельно рекомендуем использовать эпоксидный ламинат из стекловолокна G10. G10 обеспечивает огромную жесткость конструкции без риска коррозии металлических пластин. Если вы предпочитаете металл, используйте пластины из нержавеющей стали 316 большего размера. Правильное распределение нагрузки предотвращает растрескивание гелькоута и динамическое изгибание настила, когда вы наступаете на поручень.

Гальваническая развязка сохраняет оборудование и оборудование вашей яхты . Когда вы соединяете разнородные металлы в соленой воде, между ними течет слабый электрический ток. Менее благородный металл быстро распадается. Эта гальваническая коррозия обычно возникает при установке оснований из нержавеющей стали на алюминиевые подножки. Вы должны прервать это электрическое соединение, чтобы сохранить ваше оборудование. Выполните следующие важные шаги по смягчению последствий:

• Нанесите обильное количество теф-геля или аналогичной противозадирной пасты на все резьбы болтов из нержавеющей стали, проходящих через алюминий.
• Вставьте нейлоновые или делриновые изолирующие шайбы под головки болтов из нержавеющей стали.
• Используйте точно вырезанные резиновые прокладки между опорной пластиной из нержавеющей стали и алюминиевой монтажной поверхностью.
• Ежегодно проверяйте изолированные фитинги на наличие белых порошкообразных отложений оксида алюминия.

Заключение

Оценка функций морского оборудования в первую очередь является упражнением по управлению рисками. Правильный выбор компонентов напрямую влияет на долговечность и безопасность вашего судна. Высококачественная нержавеющая сталь 316, толстостенные трубы и тщательные методы установки образуют надежную защиту от экстремальных морских условий. Вы не можете пойти на компромисс в отношении этих структурных основ.

Мы советуем вам немедленно провести аудит вашей существующей системы перил. Осмотрите каждое основание на предмет скрытой щелевой коррозии, проверьте стойки на наличие бокового люфта и убедитесь, что опорные пластины эффективно распределяют нагрузки. Определите свои слабые места до того, как океан обнаружит их за вас.

Ваш следующий шаг предполагает точную документацию. Обратитесь к листу технических характеристик. Измерьте существующие диаметры труб и тщательно рассчитайте углы наклона палубы. Вооружившись точными данными, вы можете с уверенностью выбирать компоненты, которые обеспечат бесшовную и структурно надежную интеграцию на долгие годы вперед.

Часто задаваемые вопросы

Вопрос: Как определить, нужны ли моей лодке перила размером 7/8 дюйма или 1 дюйм?

Ответ: Используйте набор цифровых штангенциркулей, чтобы измерить внешний диаметр существующей трубки. Расположите губки вокруг самой широкой части разогнутой трубы. Значение около 22,2 мм указывает на трубку диаметром 7/8 дюйма, а значение 25,4 мм соответствует системе диаметром 1 дюйм. Никогда не угадывайте визуально, поскольку разница незначительна, но структурно важна.

Вопрос: Могу ли я использовать разные марки нержавеющей стали на своих страховочных канатах?

О: Нет, вам следует избегать смешивания оценок. Сочетание нержавеющей стали 304 и 316 во влажной среде создает мягкую гальваническую пару. Более низкий сорт 304 будет корродировать быстрее, чем обычно. Кроме того, смешивание оборудования снижает общую грузоподъемность, создавая непредсказуемые слабые звенья в периметре вашей безопасности.

Вопрос: Как часто следует заменять ограждения яхт?

Ответ: Вам следует заменять арматуру каждые семь-десять лет. Однако этот срок ускоряется в тропическом климате или при интенсивном использовании на море. Ежегодно проверяйте свою колоду. Если вы заметили меловой герметик, микротрещины гелькоута вокруг основания или полосы ржавчины, немедленно снимите фурнитуру и замените ее, чтобы предотвратить гниение сердцевины.

Вопрос: Разрешены ли страховочные линии Dyneema для морских круизов?

О: Да, они юридически приемлемы для обычного круиза. Однако официальные гоночные организации, такие как World Sailing, имеют строгие требования в отношении Dyneema. Они требуют определенных диаметров, устойчивых к ультрафиолетовому излучению покрытий и одобренных методов сращивания. Даже если вы не участвуете в гонках, соблюдение гоночных стандартов гарантирует, что ваши синтетические лески будут соответствовать максимальным порогам безопасности на море.
