Отказ оборудования стрелы представляет собой сценарий высокого риска на борту любого судна. Динамические нагрузки во время поворотов и тяжелых погодных условий подвергают компоненты стрелы и мачты невероятной нагрузке. Внезапный выход из строя штифта под действием динамической нагрузки угрожает как безопасности экипажа, так и целостности буровой установки. Переход от OEM-компонентов к специализированному послепродажному оборудованию для яхт требует точного соответствия. Необходимо безупречно согласовать рабочие нагрузки, профили выдавливания и типы соединений. Несовпадающие элементы быстро приводят к точечной нагрузке и опасным переломам под напряжением. Мы стремимся предоставить основу технической оценки для определения, определения размеров и модернизации такелажного оборудования. Вы узнаете, как укрепить эти системы, не переусердствуя с ними. Это руководство гарантирует, что ваши обновления оборудования сохранят идеальную совместимость системы во всех условиях плавания.
Ключевые выводы
- Совместимость системы: Модернизация штуцеров стрелы парусника требует целостного согласования с существующими соединениями мачты и внутренними системами отвода.
- Реалии материалов: Выбор оборудования требует баланса между прочностью на разрыв и риском гальванической коррозии, особенно при сочетании компонентов из нержавеющей стали с алюминиевыми лонжеронами.
- Показатели спецификации: Закупки должны основываться на безопасной рабочей нагрузке (SWL) и размерных допусках (диаметр штифта, ширина рычага), а не только на длине сосуда.
- Целостность соединения: Надежность поддержки стоящего такелажа во многом зависит от правильного выбора натяжения и заделки (например, механические или обжимные фитинги для парусников ).
Структурная роль стрелового оборудования в такелажных системах
Понимание динамики бума начинается с определения мощных сил, действующих на него. Стрела выдерживает огромные сжимающие нагрузки от основного шкота и стойки. Ветер, подхватывающий парус, создает сильную тягу вверх. Неконтролируемые повороты приводят к резким боковым размашистым движениям. Эти объединенные силы создают разнонаправленные векторы напряжения в каждой точке соединения. Стандартное оборудование с трудом справляется с этими динамическими изменениями с течением времени.
Вы должны тщательно проанализировать общие точки сбоя в вашей установке. Циклическая усталость ухудшает качество стандартного оборудования с угрожающей скоростью. Под действием повторяющихся циклов нагрузки штифты с головками изнашиваются, а в переключателях появляются микротрещины. Во время любого осмотра эстетика должна отходить на второй план по отношению к структурной целостности. Полированный брекет ничего не значит, если внутренние трещины под напряжением снижают его несущую способность. Вам следует обратить внимание на удлинение отверстий под штифты и линии напряжения вокруг сварных соединений.
Взаимосвязь между мачтой и стрелой в конечном итоге определяет выбор оборудования. Специализированные крепления мачты парусной лодки определяют абсолютные ограничения конфигурации вашей стрелы. Кронштейн на гибкой стойке и гусеница мачты поглощают огромные сжимающие нагрузки, возникающие при выдавливании стрелы. Вы не сможете безопасно установить сверхмощный рычаг стрелы большого размера, если у существующего кронштейна мачты нет необходимой структурной опоры. Комплексное выравнивание гарантирует, что вся буровая установка функционирует как единое целое в условиях экстремальных нагрузок.

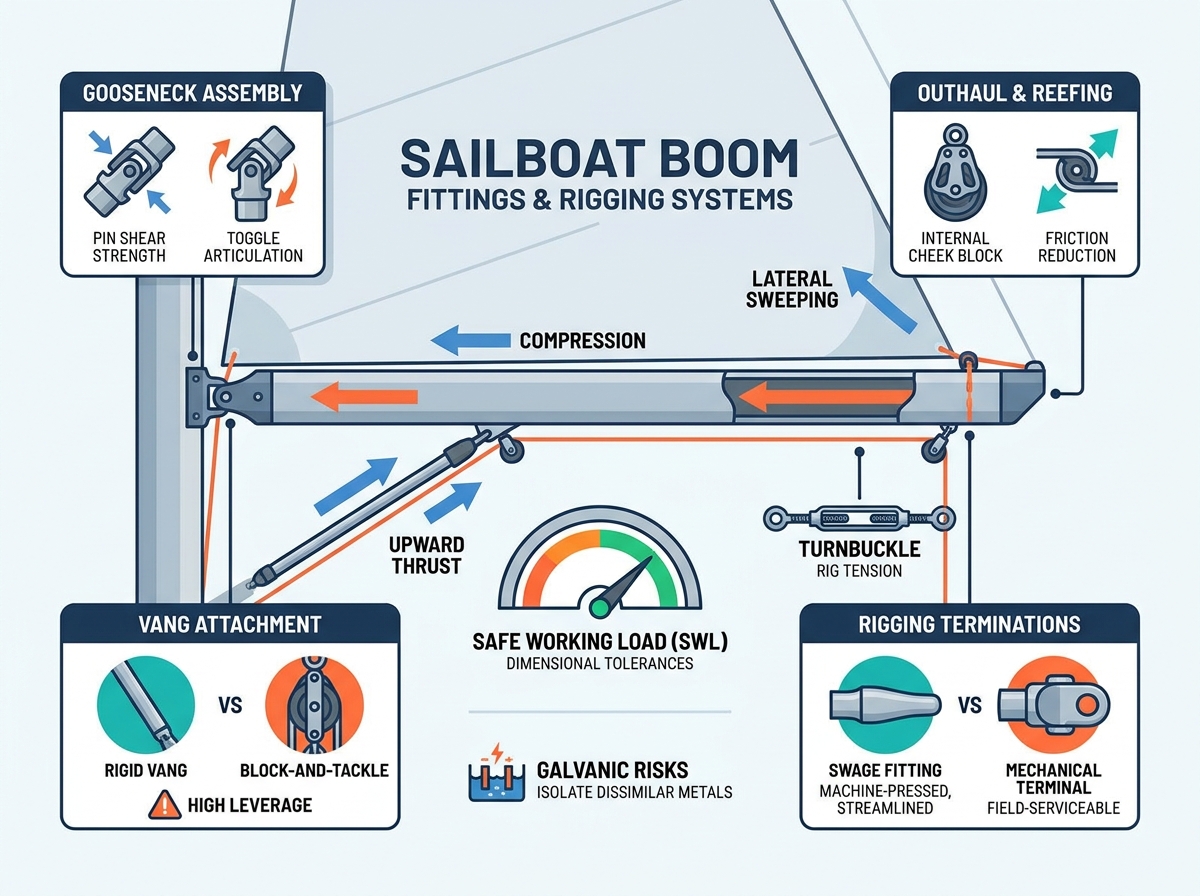

Классификация основных фитингов и компонентов стрелы яхты
Узлы и переключатели на гибкой стойке
Гибкая шея действует как важнейшая точка шарнира, соединяющая стрелу с мачтой. Эти узлы обычно имеют универсальные шарниры, цапфы или фиксированные кронштейны. Универсальные шарниры обеспечивают превосходное шарнирное соединение по нескольким осям. Цапфы выдерживают большие горизонтальные нагрузки, но часто ограничивают вертикальное перемещение. Фиксированные кронштейны обеспечивают надежную простоту, но требуют идеального выравнивания для предотвращения заедания.
Оценка этих фитингов для яхтенной стрелы требует пристального внимания к прочности штифта на сдвиг. Вы также должны рассчитать пределы шарнирного соединения рычага при больших нагрузках на рычажок. Если рычаг достигнет нижнего предела до того, как стрела достигнет максимального угла вниз, силы рычага мгновенно оторвут удерживающий штифт. Всегда указывайте компоненты, обеспечивающие более широкий диапазон шарнирного сочленения, чем требует ваш план паруса.
Крепления для стрелы (поручни или проушины)
Навесное оборудование Vang управляет мощной восходящей тягой, создаваемой гротом. Моряки обычно выбирают между жесткими жесткими вангами и мягкими системами блокировки и снаряжения. Жесткие стойки поддерживают вес стрелы во время рифления и устраняют необходимость в подъеме топерами. Мягкие рычаги блокировки и захвата обеспечивают легкий вес и возможность регулировки натяжения для гоночных задач.
Требования к конструкции фитингов Vang Hound остаются исключительно высокими. Эти компоненты выдерживают сильный подъемный рычаг каждый раз, когда на парус попадает порыв ветра. Поручни охватывают весь профиль стрелы, чтобы равномерно распределить нагрузку. Приварные выступы имеют более гладкий профиль, но концентрируют нагрузку непосредственно на точках крепления. Правильные опорные пластины становятся обязательными при установке нестандартных проушин на тонкостенные профили.
Оборудование для ремонта и рифинга
Управление натяжением нижней части вашего грота требует специального оборудования для снятия и зарифления. Внутренние щечные блоки сохраняют профиль стрелы чистым и уменьшают парусность. Внешние щечные блоки по-прежнему легче осматривать и обслуживать во время движения. Рифовые крючки расположены рядом с гуськом, чтобы зафиксировать парус в плохую погоду.
Снижение трения служит основным показателем оценки работы такелажа. Эти линии работают в условиях экстремального статического напряжения. Шкивы, предназначенные для высоких нагрузок, должны использовать подшипники премиум-класса для обеспечения плавной регулировки. При оценке ремонтного оборудования рассмотрите следующие шаги:
- Убедитесь, что диаметр шкива идеально соответствует указанному размеру лески.
- Проверьте материал подшипника (делрин или торлон) на предмет предполагаемых статических нагрузок.
- Осмотрите боковые пластины щеки блока на предмет каких-либо признаков бокового отклонения.
- Убедитесь, что рифовые крючки имеют гладкие и полированные радиусы, чтобы парус не натирался.
Оценка материалов и соединений для такелажа яхты
Металлические сплавы и гальванические риски
Выбор правильного сплава определяет долговечность вашего такелажа. Нержавеющая сталь морского класса 316 обеспечивает превосходную прочность на разрыв и превосходную устойчивость к точечной коррозии. Кованый алюминий обеспечивает значительную экономию веса, но жертвует предельной прочностью на разрыв. Титан обеспечивает непревзойденное соотношение прочности и веса, но имеет премиальную цену.
Риск реализации резко возрастает при смешивании разнородных металлов. Установка фитингов из нержавеющей стали на алюминиевый профиль стрелы создает гальванический элемент. Морская вода действует как электролит, вызывая быструю коррозию алюминия вокруг отверстий для крепежа. Изолировать разнородные металлы необходимо с помощью специализированных паст типа Дюралак или Теф-Гель. Эта простая профилактическая мера уберегает дорогостоящие элементы штанги от преждевременного выхода из строя.
Сравнение свойств морских материалов
| Тип материала | Прочность на растяжение | Гальванический риск (на алюминии) | Наилучший сценарий применения |
| Нержавеющая сталь 316 | Очень высокий | Высокий (требуется изоляция) | Переключатели, штифты и дужки для высоких нагрузок |
| Кованый алюминий | Умеренный | Низкий (соответствует экструзии) | Щековые блоки и вагоны внутренней колеи |
| Титан | Исключительный | Высокий (требуется изоляция) | Оборудование для гонок Гран-при |
Завершения и регулировки такелажа
Стоящие такелажные устройства определяют абсолютную надежность ваших систем поддержки. Прессованные на заводе обжимные фитинги для парусных судов обеспечивают обтекаемый внешний вид и исключительную фиксированную прочность. Эти клеммы, изготовленные методом машинной штамповки, устраняют громоздкость и уменьшают парусность наверху. И наоборот, механические терминалы обеспечивают удобство обслуживания в полевых условиях. Вы можете проверять и заменять механические детали с помощью простых ручных инструментов, что делает их идеальными для морских круизеров.
Управление натяжением буровой установки косвенно определяет статические нагрузки в состоянии покоя, прикладываемые к оборудованию стрелы. Правильно откалиброванная установка парусной лодки с талрепом гарантирует, что ваша мачта будет идеально оставаться в колонне. Ослабленный такелаж позволяет мачте качаться, передавая ударные нагрузки непосредственно на гузку. Чрезмерно затянутые талрепы создают постоянную агрессивную силу сжатия гусеницы мачты. Точное управление натяжением предотвращает преждевременную усталость оборудования по всему сосуду.
Риски реализации: определение размеров, модернизация и согласование
Проверка размеров остается наиболее важным этапом любого обновления оборудования. Вы должны тщательно измерить диаметры штифтов, ширину вилки и расстояние между креплениями с помощью цифрового штангенциркуля. Никогда не принимайте «достаточно близкие» размеры при сопоставлении нового оборудования с существующими кронштейнами. Внутри отверстия рычага дребезжит штифт с головкой меньшего размера, создавая опасную точечную нагрузку. Этот концентрированный стресс быстро приводит к преждевременному выходу из строя в плохую погоду.
Профилирование экструзии представляет собой еще одну серьезную проблему при модернизации оборудования. Большинство кронштейнов вторичного рынка имеют плоские опорные пластины. В современных экструзиях стрел часто используются изогнутые или каплевидные профили. Прикручивание плоского кронштейна к изогнутой поверхности гарантирует отказ. Вы должны использовать специально изготовленные прокладки, чтобы идеально устранить зазор. Внутренние опорные пластины затем распределяют концентрированные нагрузки на крепежные детали по более широкой поверхности алюминиевого профиля.
Ловушки при установке застают врасплох многих владельцев лодок во время модернизации своими руками. Использование неправильных материалов заклепок часто приводит к разрушению лонжеронов. Установка заклепок из нержавеющей стали в алюминиевую стрелу без соответствующих нейлоновых втулок гарантирует быструю гальваническую коррозию. Неправильное зацепление резьбы при нарезании резьбы мгновенно разрушает крепежные винты. Всегда используйте сверло правильного размера и смазывайте метчики при нарезании новой резьбы в толстых стенках мачты. Тщательно очистите резьбовые отверстия перед нанесением резьбовых соединений.
Логика включения в короткий список и структура закупок
Определение конкретных критериев успеха упрощает процесс закупок. Вы должны решить, отдать ли приоритет замене OEM-оборудования с точным соответствием или разработать индивидуальное обновление. OEM-замены гарантируют совместимость размеров и упрощают установку. Проектирование модернизации имеет смысл для конкретных морских условий, где заводское оборудование ранее вышло из строя. Тщательно документируйте свои структурные потребности перед просмотром каталогов.
Правильная интерпретация спецификаций производителя предотвращает катастрофические сбои. Производители указывают как предел рабочей нагрузки (WLL), так и показатели разрушающей нагрузки. Всегда покупайте, исходя из предела рабочей нагрузки. Арматура с хорошей репутацией безопасно работает в пределах своего рабочего ресурса в течение неопределенного времени. Вам следует обеспечить коэффициент безопасности минимум 2:1 по сравнению с ожидаемыми пиковыми динамическими нагрузками. Если ваш блок рычага выдерживает усилие в 1000 фунтов, укажите выступ, рассчитанный на максимальную нагрузку в 2000 фунтов.
Оценка поставщика требует выхода за рамки маркетинговых заявлений. Список производителей основан на точных технических данных и послепродажной поддержке. При выборе поставщика учитывайте следующие критерии:
- Требуйте поддающихся проверке сертификатов испытаний партии для всех отлитых из нержавеющей стали компонентов.
- Ознакомьтесь с прозрачностью гарантии в отношении гальванической коррозии и пределов циклической усталости.
- Обеспечьте немедленную доступность запасных частей.
- Убедитесь, что вы можете приобрести отдельные делриновые шайбы или штифты с головками, не покупая целые сборки.
Заключение
Безопасное плавание всегда зависит от самого слабого звена в вашей системе такелажа. Оборудование стрелы выдерживает сильные динамические нагрузки и постоянную циклическую усталость. Вы не можете позволить себе пойти на компромисс со спецификациями при обновлении этих критически важных компонентов конструкции. Сочетание прочности материала, гальванической изоляции и точного подбора размеров гарантирует безупречную работу вашей установки под давлением.
Примите незамедлительные меры для обеспечения целостности вашего судна. Запланируйте полный визуальный осмотр имеющихся у вас фитингов «гусиная шея» и «ванга» перед следующим путешествием. Используйте цифровой штангенциркуль для измерения существующих штифтов на предмет микроизноса или удлинения. Всегда консультируйтесь с профессиональным монтажником, прежде чем завершать покупку оборудования, рассчитанного на большие нагрузки, чтобы убедиться, что ваша мачта и стрела могут безопасно выдерживать повышенные нагрузки.
Часто задаваемые вопросы
Вопрос: Как часто мне следует проверять или заменять штуцеры стрелы парусной лодки?
О: Проведите детальный визуальный осмотр перед сезоном и сразу после плавания в плохую погоду. Ищите микротрещины, удлиненные отверстия под штифты и отсутствующие шплинтовые кольца. Ожидания в течение жизненного цикла полностью зависят от циклической усталости, а не от хронологического возраста. Морские суда требуют замены гораздо раньше, чем круизеры выходного дня. Немедленно замените подозрительное оборудование.
Вопрос: Могу ли я сочетать стандартное такелажное оборудование с высокопроизводительным оборудованием для яхт?
О: Смешение аппаратного обеспечения приводит к опасному риску перераспределения нагрузки. Модернизация одного компонента, например установка массивного выступа, меняет распределение напряжения. Модернизированная деталь легко выдержит нагрузку, но она перенесет катастрофические нагрузки на более слабый и старый кронштейн мачты. Всегда обновляйте подключенные системы вместе.
Вопрос: В чем разница между обжимным фитингом и механическим зажимом на опорных линиях буровой установки?
Ответ: Обжимные фитинги, изготовленные методом машинной штамповки, имеют обтекаемый профиль и постоянную надежность. Они уменьшают парусность, но для установки требуется профессиональное оборудование. В механических клеммах используются внутренние конусы сжатия. Они кажутся более громоздкими, но позволяют выполнять установку своими руками и ремонт на месте с использованием простых ручных инструментов. Оба обеспечивают превосходную прочность на разрыв при правильной установке.
Вопрос: Почему мои талрепы или штифты стрелы из нержавеющей стали истираются?
Ответ: Истирание происходит, когда трение и сильное натяжение вызывают холодное сваривание резьб из нержавеющей стали. Это часто происходит во время регулировки натяжения буровой установки. Микроскопические выступы на поверхности связываются и надолго фиксируются. Перед натяжением необходимо нанести специальную смазку для морской резьбы или гель Tef-Gel на все точки контакта нержавеющей стали с нержавеющей.
