Руководство по морским защелкам: типы, использование и установка

Морская среда невероятно неумолима к механическим компонентам. Каждая часть оборудования сталкивается с постоянной вибрацией, динамическим переключением нагрузки и агрессивной коррозией в соленой воде. Здесь нельзя позволить себе срезать углы. Использование нестандартных защелок часто приводит к неожиданному открытию дверей кабины. Это приводит к повреждению шкафчиков во время бурного моря. Кроме того, дешевые материалы быстро портятся. Это ставит под угрозу как безопасность судна, так и эстетическую привлекательность. Ставки слишком высоки из-за непредсказуемых сбоев оборудования.

Это руководство служит практическим инструментом для принятия решений для вашего следующего проекта. Мы поможем производителям лодок, специалистам по переоборудованию и переоборудованию кроссоверов фургонов оценить, выбрать и установить подходящие замки. Вы узнаете, как идеально подобрать механизмы для конкретных применений панели. Мы рассмотрим выбор материалов, методы установки и факторы обслуживания. Следуя этим принципам, вы обеспечите длительную и надежную работу всего вашего морского оборудования.

Ключевые выводы

• Согласуйте механизм с движением: откидные защелки обеспечивают быстрый доступ к ящикам с интенсивным движением, а компрессионные защелки обеспечивают необходимую водонепроницаемость для наружных люков палубы.

• Материал определяет срок службы: отдавайте предпочтение морскому оборудованию из нержавеющей стали марки 316, а не стандартной нержавеющей стали 304 или неармированному пластику, чтобы предотвратить точечную коррозию и механические поломки в суровых условиях.

• Точность определяет производительность: 90% отказов защелки (особенно в мобильной среде) происходят из-за неправильного расчета диапазона захвата и неправильной установки ответной планки, а не из-за дефектов оборудования.

• Консолидация поставщиков: закупки у признанных производителей морского оборудования обеспечивают единообразие размеров всего судна, от замков каюты до внешнего оборудования.

1. Оценка ограничений морской защелки и критериев успеха

Прежде чем выбирать любую морскую защелку, вы должны понимать окружающую среду. Ограничения на судне сильно отличаются от жилых или коммерческих применений. Признание этих уникальных стрессовых точек является первым шагом на пути к построению надежной системы.

Воздействие на окружающую среду (внутреннее или внешнее)

Надпалубные компоненты сталкиваются с суровыми условиями. Они выдерживают постоянное ультрафиолетовое (УФ) излучение, брызги соленой воды и экстремальные колебания температуры. Внешние защелки требуют высокой устойчивости к ультрафиолетовому излучению и водонепроницаемых уплотнений класса IP. Солнечный свет быстро разрушает стандартные пластмассы, делая их хрупкими. Соленая вода инициирует быстрое окисление металлов низкого качества.

Компоненты под палубой сталкиваются с различными проблемами. Они работают в условиях повышенной влажности. Несмотря на то, что они защищены от прямого ультрафиолетового излучения, для предотвращения заедания им все же требуются устойчивые к коррозии материалы. Задвижка внутри машинного отделения также защищает от химического воздействия масел и паров. Сначала необходимо оценить точное место установки.

Вибрация и динамические нагрузки

Лодки не сидят на месте. Они ударяются о волны и постоянно вибрируют от работы двигателя. Стандартная защелка для жилых помещений работает на основе силы тяжести и минимального трения. Он выйдет из строя при постоянных ударах корпуса.

Вам нужны механизмы принудительной блокировки. Эти конструкции активно удерживают защелку на месте. Они противостоят динамическим нагрузкам, прижимающимся к двери или люку. Если вы создаете мобильные приложения, такие как экспедиционные автомобили, вибрация дороги создает аналогичные динамические нагрузки. Вы должны выбрать защелки, специально разработанные для того, чтобы оставаться закрытыми во время резких движений.

Толщина панели и диапазон захвата

Диапазон захвата является наиболее важным показателем размера любой защелки. От него зависит, будет ли механизм правильно включаться. Чтобы точно рассчитать ее, нельзя просто измерить дверь.

Необходимо измерить общую толщину в сжатом состоянии. Сюда входят панель люка, рама и погодная прокладка. При закрытии защелки прокладка сжимается. Рассчитанный вами диапазон хвата должен учитывать это сжатие. Если рассчитать неправильно, защелка либо будет слабо дребезжать, либо вообще не закроется.

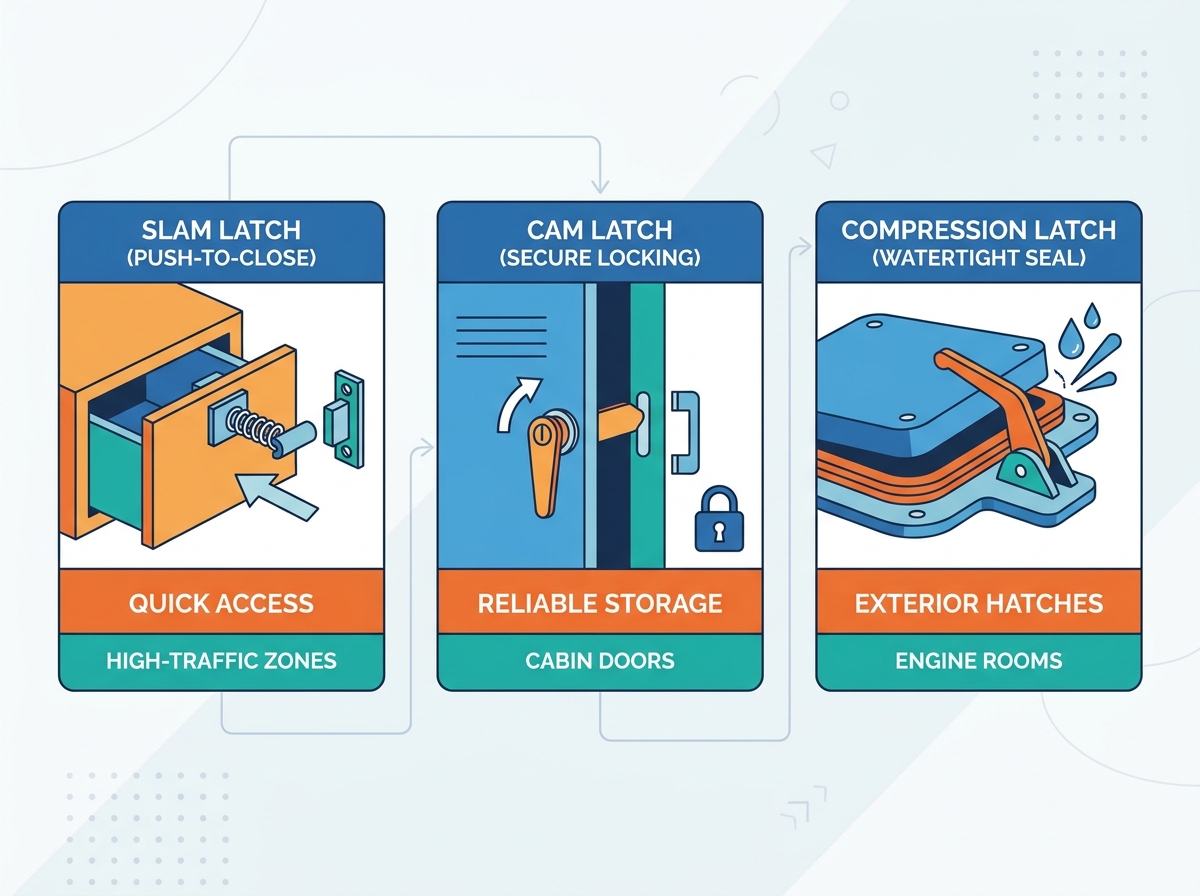

2. Основные типы морских замков и конкретные случаи использования

Разные точки доступа требуют разных механических действий. Вы не можете использовать один и тот же тип замков для каждой двери на судне. Понимание основных механизмов поможет вам подобрать оборудование в соответствии с эксплуатационными потребностями пользователя.

Откидные защелки (нажатие до закрытия)

Защелки имеют подпружиненный механизм. Они автоматически фиксируются в тот момент, когда вы закрываете дверь. Чтобы зафиксировать их, не нужно поворачивать ручку. Это делает их исключительно удобными.

Их лучше всего использовать для шкафов с интенсивным движением, внутренних ящиков и крышек наживки. Пользователи ценят быстрый доступ, который они предоставляют. Однако выполнять их следует осторожно. Защелки склонны открываться при сильной вибрации. Если выравнивание ответной планки хоть немного отклоняется, натяжение пружины не сможет удержать дверь. Всегда дважды проверяйте положение ответной планки.

Кулачковые защелки

В защелках используется простой вращающийся рычаг. Когда вы поворачиваете ручку, внутренний кулачок зацепляется за дверную коробку. Они обеспечивают прямое механическое зацепление без использования пружин.

Они очень универсальны для стандартных шкафчиков для хранения вещей. Они также служат высоконадежным замком для раздвижных дверей каюты лодки . Несмотря на свою надежность, кулачковые защелки имеют ограничения. Они обеспечивают ограниченное сжатие прокладки по сравнению со специальными конструкциями сжатия. Они работают лучше всего там, где абсолютная водонепроницаемость не является основной целью.

Компрессионные защелки

Прижимные защелки активно тянут дверь внутрь. Когда вы включаете механизм, он прижимается к прокладке рамы. Это создает очень надежное и водонепроницаемое уплотнение.

Их следует использовать для люков машинного отделения, наружных кладовых и водонепроницаемых переборок. Они предотвращают проникновение воды во время сильного волнения на море. Для их правильной реализации необходимо рассчитать глубину сжатия прокладки. Если вы отрегулируете защелку слишком сильно, вы раздавите и испортите прокладку. Если он слишком свободный, вода будет обходить уплотнение.

Специальные замки и крепежи

Некоторые приложения требуют узкоспециализированных конструкций. Нишевая фурнитура решает конкретные пространственные или эстетические задачи. Например, вам может понадобиться низкопрофильная защелка для морского окна , чтобы закрепить тяжелые стеклянные панели, не закрывая обзор. Другие области могут получить выгоду от смыва с защитой от дребезжания. Они полностью прилегают к палубе, чтобы предотвратить опасность спотыкания. Они оснащены резиновыми амортизаторами, которые заглушают шум металла о металл.

Сравнение приложений морской защелки

3. Спецификации материалов: обоснование морского оборудования SS

Качество вашего оборудования зависит от материала, из которого оно изготовлено. В морской среде неправильный сплав становится помехой в течение нескольких недель. Вы должны понимать химический состав устанавливаемых вами компонентов.

Нержавеющая сталь 316 против 304

При выборе морского оборудования из нержавеющей стали нержавеющая сталь марки 316 является непреложным стандартом. Вы никогда не должны идти на компромисс в этом отношении для наружных приложений. Секрет заключается в его составе. Нержавеющая сталь 316 содержит молибден.

Этот специфический элемент значительно повышает устойчивость к хлоридной коррозии. Морская вода сильно насыщена хлоридами. Стандартная нержавеющая сталь 304 не содержит молибдена и быстро ржавеет под воздействием океанских брызг. Хотя 304-й дешевле и приемлем для жилых кухонь, на шлюпочной палубе он быстро выходит из строя. Всегда проверяйте марку стали перед покупкой.

Морские пластмассы и композиты

Металл не всегда обязателен. Легкий, некоррозионный пластик играет жизненно важную роль в современном судостроении. Такие материалы, как нейлон со стеклонаполнителем, обладают отличным соотношением прочности и веса. Они никогда не ржавеют и не требуют смазки.

Вам следует оценить пластик для внутренней мебели, небольших перчаточных ящиков и чехлов для электронных устройств. Они значительно уменьшают общий вес судна. Однако следует избегать неармированных пластиков. Они прогибаются под нагрузкой и быстро изнашиваются. Держите пластиковые компоненты вдали от узлов конструкции, подвергающихся высоким нагрузкам, или люков тяжелого двигателя.

Риски гальванической коррозии

Вы должны активно предотвращать гальваническую коррозию во время установки. Это происходит, когда вы смешиваете разнородные металлы в соленой воде. Соленая вода действует как электролит. Это облегчает электрический ток между различными металлами, вызывая распад менее благородного металла.

Распространенной ошибкой является установка тяжелой защелки из нержавеющей стали с использованием дешевых алюминиевых заклепок. Алюминий принесет себя в жертву нержавеющей стали. За сезон заклепки превратятся в белый порошок, и защелка выпадет. Всегда используйте соответствующие крепления из нержавеющей стали 316. Если вам необходимо установить оборудование из нержавеющей стали на алюминиевый корпус, используйте подходящие диэлектрические изолирующие прокладки. Вы должны разорвать электрическую связь между металлами.

4. Предварительное планирование и аппаратная экосистема

Успешная установка начинается задолго до того, как вы возьмете в руки дрель. Правильное планирование экономит время, предотвращает дорогостоящие структурные ошибки и обеспечивает целостный окончательный внешний вид.

Модернизация против новых построек

Замена устаревших защелок сопряжена со сложными проблемами. В новой сборке размеры вырезов диктуете вы. При дооснащении вас ограничивают существующие отверстия в стекловолокне или дереве.

Вы должны уделить приоритетное внимание сопоставлению существующих размеров выреза. Если для новой защелки требуется отверстие чуть большего размера, можно аккуратно подрезать панель. Однако, если новая защелка меньше старой, вы столкнетесь с серьезной проблемой. Вам придется залатать стекловолокно. Ремонт стекловолокна требует много времени, стоит денег, и его сложно идеально подобрать по цвету. Всегда измеряйте исходный вырез дважды.

Эстетическая и функциональная согласованность

Судно выглядит лучше всего, когда его оборудование имеет единый язык дизайна. Сочетание отделки из матовой стали с полированным хромом выглядит хаотично. Сочетание квадратных профилей с закругленными рамками выглядит разрозненным.

Вы создаете визуальную гармонию, сочетая отделку и профили по всему судну. Лучший способ добиться этого — консолидировать источники поставок. Постоянные закупки у надежных производителей морского оборудования обеспечивают единый внешний вид. Это также гарантирует постоянство размеров. Вы будете точно знать, как работают детали и как они выдерживают воздействие окружающей среды.

Более широкая интеграция оборудования

Обновления защелки редко происходят изолированно. Они часто совпадают с более широкими улучшениями палубы и каюты. Планируя замену защелки, обратите внимание на окружающие компоненты.

Вам следует запланировать дополнительный ремонт. Модернизация изношенной защелки шкафа может вдохновить вас установить рядом современную Если вы переоборудуете внешнюю палубу, вы можете одновременно заменить сильно проржавевшую дверную ручку с лодочным шипом . фурнитуру посадочной лестницы . Даже элементы структурной безопасности заслуживают внимания во время капитального ремонта. Вы можете модернизировать старую соединительную скобу анкера , чтобы она соответствовала новому стандарту нержавеющей стали 316 для вашего палубного оборудования. Комплексное планирование поднимает все судно на новый уровень.

5. Исполнение: реалии установки морской защелки

Самая лучшая защелка в мире выйдет из строя, если ее неправильно установить. Выполнение требует терпения, правильных химических герметиков и точного механического выравнивания. Тщательно следуйте этим шагам.

Шаг 1: Подготовка шаблона и выреза

Никогда не делайте вырез вручную. Вы должны использовать предоставленные производителем шаблоны для каждого отдельного отверстия.

1. Надежно прикрепите бумажный шаблон к поверхности панели.

2. Используйте кернер, чтобы отметить точные точки сверления.

3. Замаскируйте прилегающую территорию плотной малярной лентой. Это предотвращает сколы и трещины гелькоута при зацеплении сверла.

4. Используйте острые, высококачественные кольцевые пилы или лобзики, предназначенные для стекловолокна. Запускайте их на соответствующей скорости, чтобы не сжечь смолу.

Шаг 2: Подстилка и герметизация

Проникновение воды разрушает сердцевину панелей. Вы должны правильно загерметизировать фурнитуру, чтобы защитить структурную целостность двери.

1. Очистите монтажную поверхность денатурированным спиртом, чтобы удалить воск и жир.

2. Нанесите непрерывную полоску морского герметика под фланец защелки. Лучше всего подойдут полиуретановые или полисульфидные герметики. Они обеспечивают превосходную адгезию и гибкость.

3. Плотно зафиксируйте защелку, позволяя небольшому количеству герметика вытечь по краям.

Предупреждение: избегайте силиконовых герметиков. Силикон оставляет стойкие остатки, которые навсегда загрязняют стекловолокно. Это делает будущий ремонт краски или гелькоута практически невозможным.

Шаг 3. Выравнивание бойка и калибровка прокладки

Механическая регулировка отделяет любительскую работу от профессионального результата. Защелка или кулачок должны безупречно зацепляться с ударной пластиной.

1. Сначала установите корпус защелки, оставив запорную пластину слегка свободной.

2. Аккуратно закройте дверцу, чтобы обозначить естественную точку покоя механизма.

3. Отрегулируйте ударную пластину так, чтобы она точно совпадала с собачкой. Полностью затяните запорную пластину.

4. Для компрессионных защелок отрегулируйте установочные винты на рычаге кулачка. Вам нужно добиться прочного водонепроницаемого уплотнения без чрезмерного разрушения резиновой прокладки. Если прокладка полностью сплющивается, она теряет упругую память.

Шаг 4. Выбор момента затяжки и крепежа

Вибрация двигателя действует как гаечный ключ, медленно откручивая ослабленные гайки. Вы должны обеспечить постоянную защиту оборудования.

1. Избегайте использования стандартных шестигранных гаек и стопорных шайб. Со временем они неизбежно ослабнут.

2. Укажите использование стопорных гаек с нейлоновыми вставками (Nylocs) для всех сквозных болтов. Нейлоновая вставка плотно захватывает резьбу болта, препятствуя вибрации.

3. Если вам необходимо использовать глухие резьбовые отверстия, перед вставкой нанесите на винты жидкость для фиксации резьбы средней концентрации.

4. Затяните все опорные пластины равномерно крест-накрест, чтобы не допустить деформации рамы защелки.

6. Логика составления короткого списка и следующие шаги

Выбор оборудования не должен быть сложным. Вы можете упростить процесс принятия решений, следуя простой и логической последовательности. Перед покупкой задайте себе несколько важных вопросов.

• Определите применение: Какова основная задача этой группы? Если он должен быть водонепроницаемым, вам понадобится компрессионная защелка. Если он видит высокий трафик и требует быстрого доступа, вам понадобится защелка. Если это чисто из соображений безопасности, лучше всего подойдет засов или кулачковая защелка.

• Измерьте дважды: подтвердите точный диапазон захвата. Всегда суммируйте толщину двери и толщину сжатой прокладки. Никогда не угадывайте это число.

• Выберите класс: выбирайте материалы строго в зависимости от местоположения. Спрос на нержавеющую сталь 316 для наружных работ. Принимайте высококачественные композиты для защищенных интерьеров, чтобы снизить вес.

• Призыв к действию: не полагайтесь только на маркетинговые фотографии. Незамедлительно ознакомьтесь с техническими характеристиками, предоставленными производителем. Если вы по-прежнему не уверены в номинальной нагрузке или размерах выреза, обратитесь к специалисту по аппаратному обеспечению, чтобы завершить список деталей. Они смогут проверить ваш выбор на соответствие отраслевым стандартам.

Заключение

Успешная реализация аппаратного обеспечения — это деликатное сочетание бескомпромиссного выбора материала и точного выравнивания размеров. Вы должны уважать суровую реальность морской среды. Выбор настоящей нержавеющей стали 316 предотвращает катастрофические поломки в море.

Более того, если вы потратите время на расчет диапазона захвата и идеальное выравнивание бойков, это обеспечит бесперебойную работу на долгие годы. Покупатели должны помнить, что отдача приоритета надежной инженерии над яркой эстетикой предотвращает постоянные циклы технического обслуживания. Качественные замки обеспечивают долгосрочную безопасность судна, защищают интерьер от повреждений водой и обеспечивают душевное спокойствие каждый раз, когда вы покидаете причал.

Часто задаваемые вопросы

Вопрос: В чем разница между защелкой морского класса и защелкой RV?

Ответ: В защелках морского класса используется нержавеющая сталь 316, устойчивая к агрессивной коррозии в соленой воде. Они обладают более высокой УФ-стабилизацией пластика и превосходной виброустойчивостью, выдерживая удары корпуса. В то время как многие производители кроссоверов используют морское оборудование в домах на колесах, чтобы извлечь выгоду из этой чрезвычайной долговечности, стандартные защелки для автодомов быстро ржавеют и выходят из строя, если их использовать на лодке.

Вопрос: Как измерить «диапазон захвата» запасной защелки?

Ответ: Диапазон захвата рассчитывается по краткой формуле: толщина панели + толщина рамы + толщина прокладки в сжатом состоянии. Измерять прокладку необходимо, когда она плотно зажата, а не в расслабленном состоянии. Этот общий размер гарантирует, что кулачок защелки надежно зафиксируется на раме, не дребезжа и не разрушая уплотнение.

Вопрос: Почему моя защелка постоянно открывается в бурной воде?

О: Это происходит из-за типичных сбоев реализации. Натяжение пружины может быть недостаточным для большого веса двери. Чаще всего у вас смещена запорная пластина. Если выравнивание не позволяет внутренней защелке полностью войти в защелку, обычная вибрация сосуда легко приведет к открытию двери.

Вопрос: Могу ли я использовать на своей лодке стандартное оборудование из нержавеющей стали?

О: Нет. Вы должны избегать использования стандартной коммерческой нержавеющей стали марки 304 для внешней отделки вашей лодки. В нем отсутствует молибден, что делает его очень восприимчивым к хлоридному изъязвлению из-за воздействия соленой воды. Вы должны подчеркнуть необходимость использования оборудования морского класса 316, чтобы избежать быстрой ржавчины, эстетического ухудшения и разрушения конструкции.
