Аппаратный сбой в такеле не только поставит под угрозу вашу гонку или обычный круиз. Это чревато катастрофической потерей мачт и создает огромную угрозу безопасности. Океанская среда неустанно проверяет каждый штифт, клемму и провод на вашем судне. Полированный внешний вид часто скрывает глубокие структурные недостатки. Мы позиционируем это руководство специально для владельцев лодок, руководителей проектов по переоборудованию и морских техников. Вы активно оцениваете оборудование на предмет важных обновлений или структурных замен. Вы сталкиваетесь с реальной физической угрозой, если низкокачественные компоненты выходят из строя при динамических нагрузках. Выбор подходящего оборудования для яхты требует выхода далеко за рамки эстетической отделки. Вы должны тщательно оценить металлургическую целостность, безопасные рабочие нагрузки (SWL) и конкретную функциональную совместимость. В этом подробном руководстве подробно описано, как подобрать оборудование к уникальной конструкции буровой установки вашего судна. Мы рассмотрим, как отделить маркетинговую чепуху от поддающейся проверке морской реальности.
Ключевые выводы
- Характеристики нагрузки важнее эстетики. Всегда оценивайте оборудование на основе безопасной рабочей нагрузки (SWL) и прочности на разрыв, а не на стандартных маркетинговых этикетках «морского класса».
- Совместимость компонентов. Смешение металлов или сочетание устаревшего тросового оборудования с современной синтетической оснасткой приводит к серьезному трению и риску гальванической коррозии.
- Классификация такелажа имеет значение: стоячий такелаж требует надежности при статических нагрузках (обжимки, талрепы), в то время как работающее такелажное оборудование должно минимизировать динамическое трение (шкивы, арматура стрелы).
- Проверка имеет решающее значение: закупки должны основываться на проверенных партиях, сертифицированных компонентах с проверяемыми стандартами сплавов (например, 316L, дуплексная нержавеющая сталь).
Формулирование решения: показатели качества такелажного оборудования для яхт
Рынок судового оборудования часто скрывает некачественное производство за блестящей полировкой. Дешевое оборудование несет в себе серьезные скрытые расходы. Щелевая коррозия разрушает некачественную сталь изнутри наружу. Преждевременная усталость металла происходит незаметно под поверхностью. Когда один терминал выходит из строя, каскадные финансовые последствия огромны. Вы потеряете оснастку, повредите палубу и, возможно, порвете дорогие паруса. Мы должны оценивать оборудование на основе технических показателей, а не внешнего вида.
Рейтинги нагрузки служат основным параметром оценки. Вы должны четко различать разрывную нагрузку (BL) и безопасную рабочую нагрузку (SWL). Разрушающая нагрузка указывает абсолютную пиковую силу, необходимую для физического разрушения компонента. Безопасная рабочая нагрузка представляет собой максимальное постоянное напряжение, с которым деталь безопасно справляется с течением времени. Такелажные системы настолько сильны, насколько прочны их самые слабые штифты или клеммы. Если вы покупаете проволоку большего размера, но используете штифт с головкой меньшего размера, вся система будет иметь более низкий номинал.
Вы должны очень скептически относиться к общим заявлениям о «коррозионной стойкости». Многие производители ставят на своей продукции клеймо «морской класс», не проверяя содержание сплава. Покупатели должны требовать точных характеристик сплава. Надежное такелажное оборудование для яхт поставляется с данными испытаний от известных литейных заводов. Доверять поверхностную полировку металлургическим испытаниям — опасная ошибка.
Таблица 1. Правила применения разрушающей нагрузки (BL) и безопасной рабочей нагрузки (SWL)
| Метрическое | определение | Типичный запас прочности | Контекст применения |
| Разрушающая нагрузка (BL) | Точная сила, при которой оборудование выходит из строя или необратимо деформируется. | Используется в качестве базовой линии для расчета SWL. | Никогда не используйте BL в качестве ежедневной оперативной цели. Это означает катастрофический провал. |
| Безопасная рабочая нагрузка (SWL) | Максимальная рекомендуемая статическая или динамическая нагрузка для непрерывного безопасного использования. | Обычно от 20% до 40% разрушающей нагрузки. | Используйте SWL для сопоставления компонентов. Все части системы должны иметь одинаковый SWL. |
Рекомендации по оценке нагрузки: Всегда выбирайте размер вашего оборудования на основе SWL. Попросите у поставщиков сертификаты испытаний партии. Если поставщик не может предоставить данные испытаний на разрушение, найдите другого поставщика.

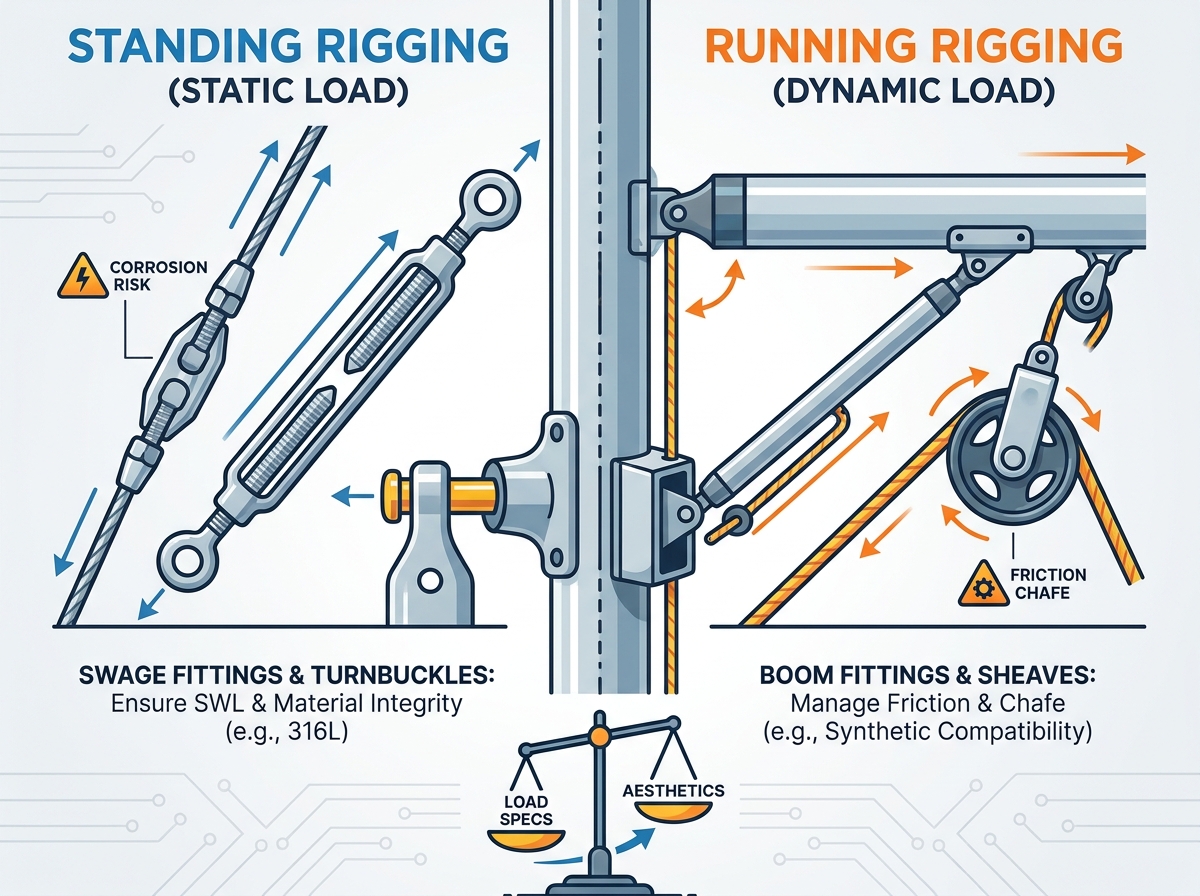

Стоячие компоненты такелажа: крепление мачты
Стоящие компоненты такелажа несут огромную ответственность за статическое натяжение под высокими нагрузками. Они удерживают рангоут в вертикальном положении, защищая его от сильного ветра. Неудача здесь катастрофична.
Обжимные фитинги и клеммы для парусников
Соединение троса с оборудованием требует особой стратегии подключения. Мы оцениваем два основных варианта: обжимные клеммы и механические клеммы. Для машинной обжатия используется гидравлический пресс для холодной ковки металлической втулки непосредственно на проволоке. Он обеспечивает гладкое и постоянное соединение. Однако машинная обжимка сопряжена со значительными рисками реализации. Процесс постоянный. Во время прессования могут возникнуть микротрещины. При неправильной герметизации соленая вода попадает в крошечные зазоры между проводом и фитингом. Это задерживает влагу и вызывает скрытую внутреннюю щелевую коррозию.
Механические (фрикционные или конусные) терминалы представляют собой более безопасную альтернативу для морских круизных судов. Вы можете осмотреть их в полевых условиях. Вы можете восстановить их, используя простые ручные инструменты. Эти механические обжимные фитинги для парусных лодок требуют точного начального крутящего момента во время установки. Если вы неправильно установите внутренний конус, проволока вытянется при больших нагрузках.
Распространенные ошибки: Закрытие обжимных фитингов термоусадочной трубкой. Это задерживает соленую воду на металле. Он активно лишает нержавеющую сталь кислорода, быстро ускоряя щелевую коррозию.
Основы парусной лодки с талрепом
Талрепы обеспечивают механическое преимущество, необходимое для правильного натяжения снаряжения. Вам придется выбирать между конструкциями с открытым и закрытым корпусом. Мы решительно считаем модели с открытым кузовом отраслевым стандартом для серьезных покупателей. Установка с открытым корпусом талрепа позволяет мгновенно визуально проверить зацепление резьбы. Вы можете легко обнаружить сломанные жилы провода. Эффективно смыть кристаллы соли можно с помощью шланга.
Здесь решающее значение имеет снижение рисков. Фаркопы с закрытым корпусом задерживают соль, песок и влагу. Это приводит к истиранию резьбы, что является разновидностью холодной сварки. Когда нити из нержавеющей стали трутся друг о друга под большой нагрузкой, трение стирает защитный оксидный слой. Металлы мгновенно сплавляются между собой. Чтобы этого не произошло, нужны разнородные металлические нити. Использование бронзового корпуса талрепа с винтами с резьбой из нержавеющей стали значительно увеличивает срок службы. Бронза действует как естественная опорная поверхность, полностью исключая риск истирания.
Фитинги и выступы мачт для парусных лодок
Для крепления троса к мачте требуется специальное оборудование. Мы должны тщательно оценить приспособления для собак, хвостовики мачт и основания распорок. Эти компоненты подвергаются огромным нагрузкам сдвига. Мачта тянется вперед, а ванты тянутся назад. Точки соединения выдерживают интенсивную, целенаправленную нагрузку.
Оценка креплений мачты парусной лодки требует строгого соблюдения допусков на отверстия. Шпилька с головкой должна точно соответствовать отверстию хвостовика. Если отверстие немного больше размера, штифт будет дребезжать. Это создает точечную нагрузку. Точечная нагрузка концентрирует сотни фунтов силы на крошечной площади поверхности. Это приводит к тому, что металлическое отверстие со временем удлиняется. В конце концов хвостовик полностью срезается. Всегда измеряйте толщину цепной пластины и хвостовика, чтобы убедиться, что клеванты шарнирно сочленяются плавно и без заеданий.
Работа такелажа и лонжерона: динамическое управление нагрузкой
Работающее такелажное оборудование обеспечивает активное управление парусами и шарнирным соединением стрелы. Эти компоненты испытывают постоянное движение, трение и динамические ударные нагрузки.
Фитинги для парусной лодки
Стрела действует как массивный рычаг. Он передает энергию ветра непосредственно в системы мачты и шкота. Гибкие стойки, жесткие откосы и ремонтные автомобили подвергаются разнонаправленным динамическим нагрузкам. Они скручивают, тянут и сжимают одновременно.
Внедрение требует тщательной оценки материалов втулок. Шлифование нержавеющей стали по алюминию быстро разрушает более мягкий металл. В высококачественных фитингах для парусных лодок в качестве втулок и подшипников используются современные пластмассы, такие как Торлон или Делрин. Эти материалы обладают исключительной износостойкостью при сильном сжатии. Вы должны активно осматривать сочленяющиеся суставы. Изношенные переключатели вызывают неаккуратное движение. Замените их немедленно, прежде чем они окончательно удлинят кронштейны стрелы. Замена коленно-рычажного механизма стоимостью десять долларов позволяет сэкономить на экструзии стрелы стоимостью в тысячу долларов.
Фитинги мачты яхты для ходовых систем
Для управления фалами и контрольными тросами требуются пути без трения. Мы оцениваем выходные коробки фалов, мачтовые шкивы и гусеницы спинакера на основе их эффективности качения. Высокое трение делает подъем парусов утомительным. Это также ускоряет износ лески.
Масштабируемость становится критически важной при переходе на современное синтетическое оснащение, такое как Dyneema или Kevlar. Обратите внимание на реалии эксплуатации: синтетические лески ведут себя совершенно иначе, чем традиционная проволока. Синтетический канат требует определенного радиуса изгиба для сохранения прочности на разрыв. Для этого требуются U-образные поверхности без трения, чтобы предотвратить опасное натирание. В устаревших шкивах на проволочной основе используются V-образные канавки. Эти старые канавки будут активно зажимать и рвать дорогие синтетические лески. Модернизация ходового такелажа делает устаревшие мачты яхты устаревшими. Их необходимо заменить специализированными шкивами, безопасными для синтетических материалов.
Целостность материала и риски гальванической коррозии
Выбор правильного сплава определяет срок службы вашего снаряжения. Материаловедение играет доминирующую роль в обеспечении живучести морской техники.
Оценочный размер материалов:
- Нержавеющая сталь 316 и 316L: представляет собой базовый отраслевой стандарт. Буква «L» означает низкий уровень углерода, что улучшает сварочные характеристики. Однако 316L по-прежнему очень чувствителен к кислородному голоданию. Нержавеющая сталь имеет микроскопический слой оксида хрома, предотвращающий ржавчину. Если застоявшаяся соленая вода блокирует доступ кислорода к металлу, щелевая коррозия быстро разрушает фитинг.
- Дуплексная нержавеющая сталь: высококачественная альтернатива, обеспечивающая превосходный предел текучести. Он гораздо лучше противостоит хлоридному коррозионному растрескиванию под напряжением, чем 316L. Идеально подходит для критических структурных штифтов.
- Титан: лучший выбор для оффшорных гонок или гонок Гран-при. Титан обеспечивает значительное снижение веса в воздухе. Он обеспечивает исключительную, почти полную невосприимчивость к коррозии в соленой воде.
Таблица 2: Сравнительная таблица характеристик материалов
| Тип материала | Коррозионная стойкость Соотношение | прочности к весу | Основное применение |
| Нержавеющая сталь 316L | Умеренная (требуется кислород) | Стандартный | Общий такелаж, талрепы, стандартные штифты. |
| Дуплекс из нержавеющей стали | Высокий | Высокий | Структурные штифты, выдерживающие высокие нагрузки, специальные хвостовики. |
| Титан 5 класса | Экстрим | Очень высокий | Гоночные приложения, основные компоненты, критичные по весу. |
Реальность реализации: Необходимо безжалостно управлять риском гальванической коррозии. Разнородные металлы, погруженные в электролит (соленую воду), создают батарею. Менее благородный металл всегда жертвует собой. Если смешать лонжероны из углеродного волокна, алюминиевые мачты и оборудование из нержавеющей стали без защиты, последует разрушение. Углеродное волокно действует невероятно благородно. При прямом контакте он быстро разъедает нержавеющую сталь. Вы должны обеспечить надлежащую диэлектрическую изоляцию. Используйте такие составы, как Tef-Gel или Duralac. Установите нейлоновые изоляционные прокладки под все оборудование из нержавеющей стали, установленное на алюминиевых мачтах.
Определение вашей установки: логика составления короткого списка и следующие шаги
Покупка оборудования требует точных данных. Догадки приводят к катастрофическим сбоям или дорогостоящей обратной доставке. Для проведения аудита бурового оборудования перед покупкой вам необходим строгий список кандидатов.
Пошаговый аудит буровой установки:
- Измерения между пальцами: Никогда не угадывайте длину на основе моделей лодок. Оснастки растягиваются, и предыдущие владельцы вносят изменения. Измерьте точно расстояние от центра верхнего штифта до центра нижнего штифта с помощью калиброванной рулетки.
- Проверка диаметра штифта: измерьте каждый штифт с головкой с помощью цифрового штангенциркуля. Сравните эти размеры с вашими цепными пластинами. Допуски должны быть точными. В такелажах нет ничего «достаточно близкого». Штифт диаметром 5/8 дюйма в отверстии диаметром 16 мм создает опасную точечную нагрузку.
- Соответствие спецификации резьбы: подтвердите, используют ли ваши существующие талрепы метрическую или дюймовую резьбу. Их смешивание разрушает корпус талрепа сразу после натяжения. Определите, левая или правая резьба.
Рекомендации по закупкам: Морской рынок страдает от контрафактного строительного оборудования. Детали из нержавеющей стали других производителей, купленные на обычных интернет-рынках, имеют неизвестное металлургическое происхождение. Вы должны полностью избегать использования оборудования других производителей. Необходимость закупок у специализированных поставщиков невозможно переоценить. Требуйте сертификаты завода. Убедитесь, что отслеживание партии выгравировано непосредственно на металлических компонентах.
Следующий шаг: перестаньте полагаться только на визуальный осмотр. Возьмите набор цифровых штангенциркулей и задокументируйте текущие характеристики вашей буровой установки уже сегодня. Точно измерьте диаметры штифтов. После того как вы соберете данные, проконсультируйтесь с сертифицированным монтажником или с нашей технической командой продаж. Они проанализируют ваши цифры и предоставят индивидуальное предложение на оборудование, разработанное специально для нагрузки вашего судна.
Заключение
Функциональная надежность любой такелажной системы никогда не является случайностью. Это прямой продукт точных спецификаций, проверяемых материалов и правильных процедур установки. Модернизация вашего оборудования гарантирует, что ваше судно безопасно справляется с динамическими нагрузками, обеспечивая безопасность вашего экипажа во время экстремальных погодных явлений.
Мы настоятельно рекомендуем покупателям отдавать предпочтение долгосрочной безопасности и производительности, а не первоначальной экономии. Дешевые компоненты неизбежно будут стоить вам мачты. Не ставьте под угрозу структурную целостность вашего судна. Приглашаем Вас обратить внимание на страницу контактов или просмотреть наш каталог. Отправьте свои точные спецификации на ремонт сегодня, чтобы наши эксперты по такелажам провели всестороннюю техническую проверку.
Часто задаваемые вопросы
Вопрос: Как часто мне следует заменять обжимные фитинги для парусной лодки?
Ответ: Отраслевые стандарты требуют замены такелажа из нержавеющей проволоки каждые 10–12 лет в условиях соленой воды. Вы должны заменить их независимо от их внешнего вида. Усталость металла и скрытая щелевая коррозия развиваются внутри, а это означает, что катастрофический отказ может произойти без каких-либо внешних признаков ржавчины или растрескивания.
Вопрос: Могу ли я использовать имеющиеся у меня проволочные шкивы при переходе на синтетическую ходовую оснастку?
О: Обычно нет. Проволочные шкивы имеют узкую V-образную канавку, предназначенную для поддержки стальных прядей. Синтетические стропы, такие как Dyneema, требуют более широкого, идеально гладкого U-образного профиля. Использование старых проволочных блоков приведет к защемлению, сплющиванию и быстрому натиранию дорогих синтетических лесок, что приведет к преждевременному разрыву.
Вопрос: В чем разница между морской нержавеющей сталью и 316L?
Ответ: «Морской сорт» — это нерегулируемый общий маркетинговый термин, который ничего не гарантирует относительно фактического состава металла. 316L — это особая, поддающаяся проверке металлургическая марка. Он определяет точное процентное содержание хрома, никеля и молибдена, обеспечивая предсказуемую коррозионную стойкость и структурную прочность в суровых условиях соленой воды.
Вопрос: Почему мой фаркоп с закрытым корпусом заклинивает?
О: Скорее всего, ваш талреп пострадал от истирания резьбы. Когда резьба из нержавеющей стали испытывает сильное натяжение без смазки, трение стирает ее защитный оксидный слой. Металлы буквально соединяются холодной сваркой. Это подкрепляет нашу рекомендацию использовать талрепы с открытым корпусом, изготовленные из разнородных металлов, например, бронзовые корпуса с винтами из нержавеющей стали, чтобы предотвратить заедание.
