Руководство по оборудованию для раздвижных дверей и окон для лодки

Залипшие двери каюты, дребезжащие окна и вышедшие из строя замки быстро портят ваше время на воде. Постоянное воздействие соленой воды, постоянная вибрация и резкая деградация под воздействием ультрафиолета приводят к сбоям в приготовлении смеси. Со временем трение увеличивается, уплотнения выходят из строя, а простые действия, такие как открытие двери, требуют неприятных усилий.

Замена скомпрометированных систем стандартными коммерческими деталями почти всегда приводит к обратным результатам. Компоненты, не предназначенные для морских перевозок, вызывают ускоренную гальваническую коррозию, вызывающую заедание гусениц и неожиданное разрушение катков. Использование некачественных материалов создает серьезную угрозу безопасности, когда тяжелые стеклянные панели выходят из-под контроля в бурном море.

В этом руководстве представлена ​​четкая структура технической оценки для поиска, определения и установки надлежащего морского оборудования . Вы научитесь точно измерять существующие гусеницы, выбирать подходящие сплавы роликов и выравнивать тяжелые двери кабины. Применение этих профессиональных методов гарантирует долгосрочную эксплуатацию, плавное скольжение и защиту от атмосферных воздействий по всему судну.

Ключевые выводы

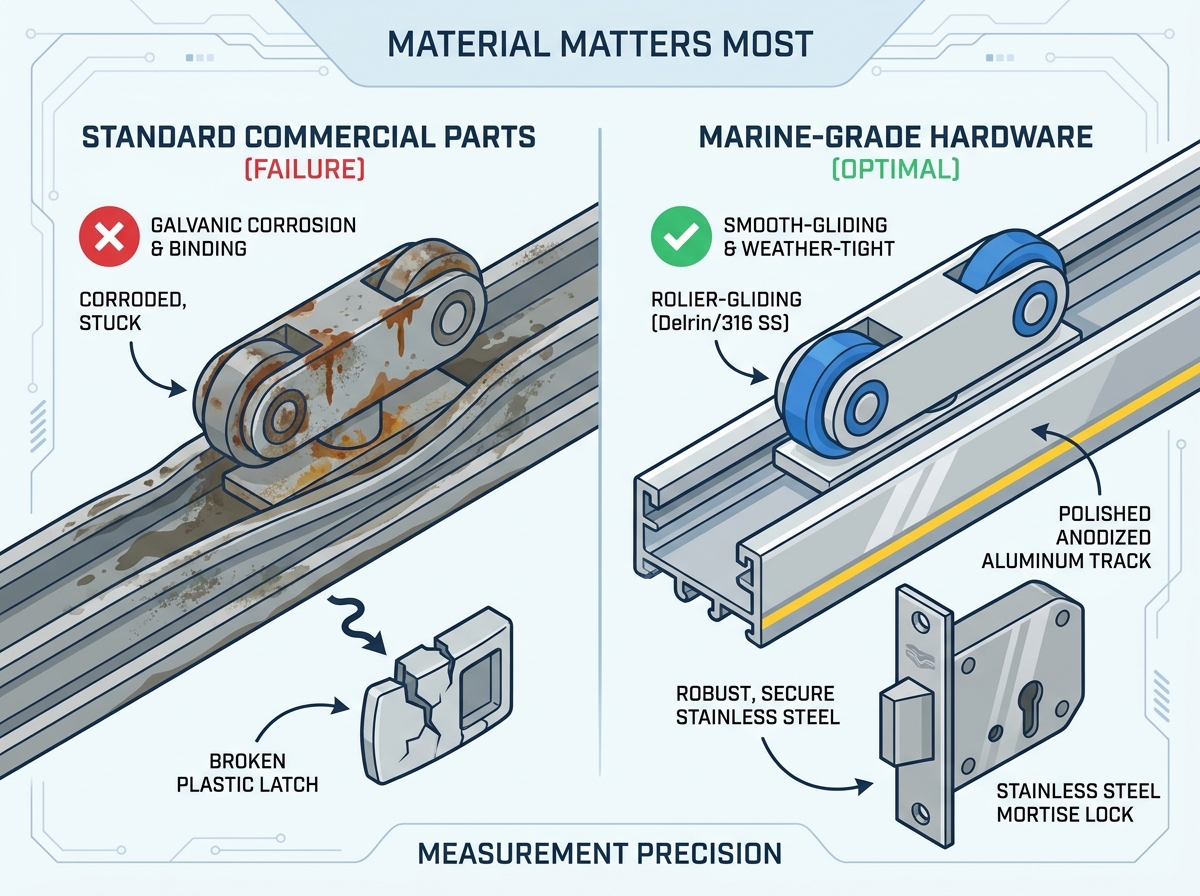

• Материал имеет наибольшее значение: нержавеющая сталь 316, делрин (ацеталь) и анодированный алюминий — единственные приемлемые материалы для скользящих сред с высоким коэффициентом трения.

• Точность измерения не подлежит обсуждению: ширина гусеницы, диаметр ролика и толщина стекла должны быть измерены цифровым штангенциркулем перед заказом.

• От выравнивания системы зависит срок службы: даже оборудование премиум-класса преждевременно выйдет из строя, если при установке не будут учтены гибкость корпуса и выравнивание дверных направляющих кабины.

• Комплексный поиск поставщиков предотвращает несоответствия: объединение закупок защелок, направляющих и окружающих приспособлений обеспечивает визуальную и функциональную согласованность на всем судне.

Выявление основных причин сбоя оборудования раздвижного оборудования

Понимание того, почему ваша текущая настройка не удалась, является важным первым шагом. Замена сломанной детали без устранения основного стресса окружающей среды просто сбрасывает обратный отсчет до следующего отказа. Морская среда подвергает механизмы скольжения трем основным путям деградации.

Во-первых, гальваническая коррозия агрессивно разрушает разнородные металлы. Когда производители соединяют алюминиевые гусеницы с дешевыми стальными роликоподшипниками, они непреднамеренно создают батарею. Соленая вода действует как электролит, ускоряя перенос электронов между металлами. Менее благородная алюминиевая гусеница быстро покрывается ямками, окисляется и разрушается. Эта химическая реакция оставляет после себя порошкообразный белый осадок. Это вызывает сильное заедание гусениц и, в конечном итоге, полное заклинивание роликовой каретки.

Во-вторых, деформация гусеницы и изгиб корпуса нарушают механическую центровку. Корпус лодки не является жесткой конструкцией. Когда судно преодолевает сильное волнение, стекловолокно естественным образом изгибается. Это динамичное движение зажимает алюминиевые или пластиковые направляющие. Со временем повторяющиеся силы сжатия сжимают каналы гусениц внутрь. Эта физическая деформация разрушает роликовые подшипники и приводит к необратимому заклиниванию дверей. Игнорирование изгиба корпуса во время установки гарантирует преждевременный выход оборудования из строя.

В-третьих, УФ-излучение и деградация окружающей среды разрушают неметаллические компоненты. Постоянный солнечный свет разрушает некачественные пластиковые детали, стандартные уплотнители и нейлоновые оконные направляющие. УФ-излучение удаляет пластификаторы из этих материалов. Они становятся хрупкими, сжимаются и со временем трескаются при минимальном давлении. Вы часто заметите это ухудшение, когда черные резиновые уплотнения становятся меловыми и оставляют темные полосы на палубе.

Этот диагноз создает важный поворотный момент в принятии решения. Точное определение того, почему предыдущие компоненты вышли из строя, определяет ваши новые требования к материалам. Если гальваническая коррозия разрушила ваши алюминиевые гусеницы, вам необходимо перейти на изолированные катки из Делрина. Если воздействие УФ-излучения разрушило ваши пластиковые защелки, вам потребуется замена ацеталя или нержавеющей стали, стабилизированного УФ-излучением. Адаптация обновления для устранения конкретного режима отказа обеспечивает длительную надежность.

Основные критерии оценки при выборе морского оборудования

Выбор запасных частей требует баланса между допустимой нагрузкой и сопротивлением окружающей среде. Вы должны оценить каждый компонент на основе структурных требований и предполагаемого применения.

Роликовые тележки и гусеничные системы

Инженеры сталкиваются со значительным выбором материалов при выборе роликовых кареток. Колеса из нержавеющей стали обеспечивают исключительную грузоподъемность для тяжелых стеклянных дверей. Однако нержавеющая сталь представляет высокий риск износа гусениц. Ролики из твердой стали с годами эксплуатации постепенно прорежут глубокие канавки на более мягких алюминиевых гусеницах.

И наоборот, колеса из делрина или тефлона обеспечивают невероятно плавное скольжение. Они работают тихо и несут абсолютно нулевой риск коррозии. Их основной недостаток – меньшая статическая грузоподъемность. Сильные удары иногда могут привести к повреждению пластиковых роликов, если дверь внезапно упадет. Вы должны выбрать материал колес в зависимости от точного веса вашей раздвижной панели.

Профили путей также требуют тщательной оценки. Верхнеподвесные системы удерживают вес двери на тяжелой верхней направляющей. Такая конструкция удерживает чувствительные роликовые механизмы вдали от скопления соленой воды на уровне палубы. Системы нижней прокатки размещают груз на направляющих палубы. Если вы выберете конфигурацию с нижним прокатом, вы должны оценить требования к дренажу путей. Вода должна быстро выходить через специальные дренажные отверстия, чтобы предотвратить погружение подшипника в воду.

Запирающие механизмы и защелки

Обеспечение безопасности судна предполагает баланс между надежной безопасностью и быстрым доступом. Защелки для скрытого монтажа обеспечивают невероятное удобство. Они включаются автоматически, когда вы закрываете дверь. Однако они обычно обеспечивают более низкое сопротивление принудительному проникновению. Врезные замки для тяжелых условий эксплуатации требуют ручного открывания ключа, но обеспечивают превосходную безопасность на море. Они выдерживают сильные удары волн, разбивающихся о кабину.

Целевые применения требуют специальных запирающих решений. Использование специальной защелки для раздвижных окон лодки предотвращает распахивание окон при сильной вибрации двигателя. Аналогичным образом, установка прочной защелки ветрового стекла лодки надежно удерживает тяжелое стекло в открытом состоянии. Эти специальные защелки спроектированы таким образом, чтобы выдерживать резкие и сильные ветровые нагрузки, не разрушая при этом окружающее закаленное стекло.

Эстетическое выравнивание

Обновления оборудования должны соответствовать исходному языку дизайна вашего судна. Соответствие эпох судов предотвращает визуальные противоречия. Если вы реставрируете старое судно, вам следует выбрать классическую лодочную фурнитуру из полированной нержавеющей стали или латуни . Эта традиционная отделка сохраняет аутентичный стиль.

Современные суда требуют иного подхода. Современные центральные консоли и роскошные круизеры часто имеют матовую черную или прозрачную анодированную отделку. Сочетание классических латунных задвижек с современными черными анодированными оконными рамами создает визуальную путаницу. Последовательность отделки повышает воспринимаемую ценность и эстетическую целостность всей лодки.

Требования к размерам, совместимости и предварительной установке

Заказ замены раздвижных систем на основе визуальной оценки гарантирует неудачу монтажа. В морском производстве отсутствуют стандартизированные размеры жилых помещений. Перед покупкой новых деталей требуется точная количественная оценка каждой гусеницы, кармана и смещения роликов.

Вы должны принять правило штангенциркуля. Стандартные рулетки не работают, потому что они не могут точно определить внутреннюю ширину канала или микродопуски. Для записи точных измерений необходимо использовать цифровые штангенциркули. Следуйте этой пошаговой логике:

1. Измерьте существующую ширину гусеницы в трех разных точках, чтобы проверить ее на предмет защемления. (Стандарт 1-3/8 дюйма является общепринятым, но существуют его вариации).

2. Измерьте глубину внутреннего кармана, где роликовая каретка находится внутри дверной коробки.

3. Рассчитайте смещение ролика, то есть расстояние от монтажного кронштейна до центра колеса.

4. Измерьте точную толщину раздвижного стекла или акриловой панели.

Расчеты весовой нагрузки также определяют планирование перед установкой. Вы должны учитывать вес тяжелых дверей кабины из акрила или закаленного стекла. Твердая полудюймовая акриловая дверь оказывает огромное давление вниз. Если вы установите каретку с недостаточной номинальной мощностью, внутренние подшипники разрушатся, что приведет к немедленному разрушению каретки.

Наконец, прежде чем делать заказ, ознакомьтесь с реалиями модернизации. Вы должны оценить, имеет ли смысл частичный ремонт. Иногда можно заменить только внутренний механизм каретки, оставив исходную направляющую нетронутой. В других случаях сильная коррозия гусениц приводит к их полному вырыву. Удаление гусеницы часто требует работы со стекловолокном и тщательной герметизации. Прежде чем принимать такое решение, оцените окружающую сердцевину из стекловолокна на предмет повреждения водой.

Сравнительная таблица материалов роликов

Риски при установке и реалии выравнивания

Успешная установка новых гусениц и катков – это только половина дела. От точной настройки геометрии зависит, будет ли дверь скользить легко или будет скользить с трудом. Небольшие ошибки выравнивания увеличиваются по длине длинной направляющей.

Регулировка двери кабины остается наиболее распространенной проблемой после установки. Почти все современные морские роликовые тележки оснащены встроенными регулировочными винтами. Эти винты используются для точного выравнивания двери и предотвращения сопротивления. Если дверь задевает нижнюю направляющую, поверните регулировочный винт, чтобы опустить колесо, тем самым подняв дверную панель. Необходимо постепенно регулировать как передние, так и задние ролики. Если вы поторопитесь с этим шагом, дверь окажется в диагональном положении, что немедленно заблокирует верхнюю направляющую.

Процедуры укладки и герметизации определяют структурную целостность ваших переборок. Вы должны нанести соответствующий морской герметик на все направляющие и отверстия для винтов. Всегда используйте высококачественные полиэфирные или полиуретановые герметики. Вы должны строго избегать использования стандартного силикона на поверхностях из стекловолокна. Силикон оставляет стойкие остатки, которые препятствуют склеиванию будущих клеев или красок. Правильная установка гусеницы предотвращает попадание стоячей воды в уязвимую деревянную или пенопластовую сердцевину корпуса.

Протокол крепежа требует пристального внимания к металлургии. Металлы крепежа должны строго соответствовать материалу гусеницы. Никогда не используйте оцинкованные винты на алюминиевых направляющих. Нанесите противозадирные составы морского класса на каждую резьбу винта. Противозадирные пасты создают защитный барьер, предотвращающий истирание. Истирание происходит, когда трением приваривается винт из нержавеющей стали к алюминиевой опорной пластине. Внедрение строгих протоколов крепления предотвращает локальную коррозию и гарантирует, что вы действительно сможете удалить винты десять лет спустя.

Оценка поставщиков и консолидация обновлений оборудования

Поиск запасных частей требует стратегического выбора поставщика. Покупка отдельных запасных частей редко дает лучший результат. Умные капитаны рассматривают ремонт как возможность стандартизировать свои системы.

Аргументы в пользу стандартизации просты. Покупка единичных деталей приводит к эстетическим и функциональным несоответствиям. Полированная ручка от одного производителя будет сильно конфликтовать с матовой гусеницей от другого. Кроме того, для несовпадающих механизмов блокировки могут потребоваться разные ключи, что излишне загромождает связку ключей. Стандартизация компонентов упрощает обслуживание и унифицирует внешний вид.

Чтобы оценить поставщиков, нужно не обращать внимания на хитрый маркетинг. Хотя покупка запчастей в ближайшем от меня магазине лодочной техники приносит мгновенное удовлетворение, местные магазины редко продают специализированные роликовые узлы. Вам необходимо искать поставщиков, которые предоставляют комплексную техническую поддержку. Оценивайте онлайн-поставщиков на основе их доступа к техническим характеристикам, чертежам с размерами и полным комплектам для модернизации. Надежный продавец бесплатно публикует точные размеры суппортов для каждой защелки и колеса, которые они продают. Эта прозрачность доказывает, что они понимают допуски морской техники.

Вы можете использовать ремонт двери или окна для проверки соседних систем. Проведение модернизации между судами существенно экономит время и стоимость доставки. При заказе дверных направляющих вам также следует осмотреть и обновить внешние точки, подвергающиеся интенсивному использованию. Приобретение свежего оборудования для транца лодки , прочных кронштейнов для направляющих для лодки и оборудования для внутренних подушек лодки от одного и того же поставщика гарантирует соответствие марок сплавов. Использование одного проверенного поставщика обеспечивает одинаковое качество отделки всего судна, от кормовой палубы до носовой каюты.

Заключение

Модернизация фурнитуры раздвижных дверей и окон превращает лодку из ветхой в структурно прочную. Успех полностью зависит от тщательного выбора материала, точных цифровых измерений и правильного выравнивания во время установки. Игнорирование гальванической коррозии или прогиба корпуса гарантирует быстрый выход из строя, тогда как систематические обновления обеспечивают десятилетия бесперебойной работы.

Ваши ближайшие шаги включают детальный осмотр. Измерьте существующие направляющие и толщину стекла с помощью цифрового штангенциркуля уже сегодня. Определите точную точку отказа вашего старого оборудования, чтобы предотвратить повторение прошлых ошибок. Наконец, составьте короткий список поставщиков, специализирующихся на морской отрасли, которые предоставят подробные размерные схемы, что позволит вам проверить каждую спецификацию перед размещением заказа.

Часто задаваемые вопросы

Вопрос: Могу ли я использовать фурнитуру для раздвижных дверей в жилых помещениях на лодке?

Ответ: Нет. В бытовом оборудовании отсутствует нержавеющая сталь 316 или анодирование морского класса, что приводит к быстрой ржавчине, застреванию гусениц и потенциальным угрозам безопасности на море. Домашний пластик также быстро разлагается под воздействием сурового морского ультрафиолета.

Вопрос: Как предотвратить дребезжание раздвижного окна лодки?

О: Дребезжание обычно указывает на изношенный уплотнитель, изношенную гусеницу или неисправную защелку сдвижного окна лодки. Замена фетровой или виниловой вставки гусеницы устраняет лишний люфт в канале. Затягивание защелки обычно устраняет оставшиеся вибрации.

Вопрос: Как выровнять тяжелую раздвижную дверь кабины, которая заедает?

A: Доступ к регулировочным винтам на роликовых каретках, обычно расположенных в нижней или верхней части двери. Постепенно поднимайте или опускайте ролики, пока дверь не выйдет за пределы нижней направляющей и не начнет скользить без трения. Перед регулировкой всегда проверяйте, чтобы на гусенице не было накоплений соли.
